Disjoncteur différentiel et divisionnaire : types et branchement

Mis à jour le
min de lecture

Dans le cadre d’une construction ou d’une rénovation, il est obligatoire d’avoir une installation électrique aux normes de sécurité. Dans le tableau électrique, le disjoncteur est un dispositif de protection modulaire obligatoire qui assure la sécurité des équipements et des personnes en cas de détection d’une anomalie sur un circuit électrique. Il en existe de différents types, chacun répondant à des besoins spécifiques : disjoncteur général, disjoncteur différentiel et disjoncteur divisionnaire. Le choix du nombre et du calibrage des différents types de disjoncteurs à installer à l’intérieur du coffret électrique est orienté par la norme NF C 15-100.

A quoi sert un disjoncteur dans un tableau électrique ?

Un disjoncteur est un appareillage de protection modulaire dont le rôle est de couper l’alimentation d’un circuit électrique en cas de détection d’une surcharge (ou surintensité) ou d’un court-circuit. Ce type d’anomalie peut entraîner une surchauffe des circuits et déclencher un incendie voire une électrocution.

Pour rappel, un circuit électrique fonctionne en cycle fermé. Aussi schématiquement, vous pouvez vous représenter le mode de fonctionnement d’un disjoncteur de deux façons :

  • lors d’un court-circuit, il y a une élévation brusque de l’intensité électrique sur une courte durée. Cette augmentation est détectée par la bobine magnétique du disjoncteur qui ouvre le circuit électrique ;
  • lors d’une surcharge ou surintensité, le disjoncteur détecte une hausse de l’intensité électrique de manière continue. Le dispositif est doté de deux lames thermiques qui ouvrent le courant électrique sous l’effet d’une dilatation.

Dans les deux cas, la manette du disjoncteur s’abaisse en position « off ». Notez que le disjoncteur est réarmable, ce qui veut dire qu’il peut être utilisé de nouveau après une disjonction.

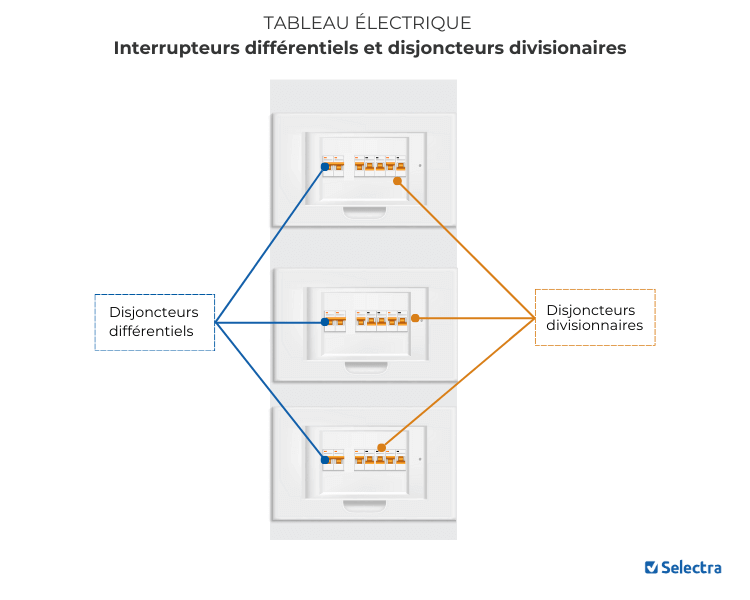

schéma du tableau électrique

L’installation d’un disjoncteur est une obligation en remplacement des fusibles ou coupe-circuits installés sur les anciens tableaux.

Les différents types de disjoncteur

Selon le type de disjoncteur, vous pouvez protéger différents niveaux de votre installation électrique.

Disjoncteur général

Comme son nom l’indique, le disjoncteur « général » orchestre la sécurité de l’ensemble de l’installation électrique. Il coupe le courant électrique dans tout le logement en cas de surtension ou de court-circuit.

Il se trouve dans la Gaine technique de logement (GTL) où l’on trouve le compteur Linky ainsi que le tableau électrique. Il est relié directement au compteur communicant et s’installe en amont du tableau électrique. Il prend ainsi la tête de l’installation électrique domestique.

Le disjoncteur de branchement se caractérise par son calibre exprimé en ampères (A) entre 15 A et 60 A. En cas de surintensité, il permet d’éviter un dépassement de puissance qui provoquerait des dommages sur l’installation électrique. Le disjoncteur général se limite à la puissance du compteur (soit la puissance souscrite dans votre contrat d’électricité).

En cas de disjonction fréquente, il est peut être utile d’envisager d’augmenter la puissance souscrite (à 6 kVA, 9 kVA, 12 kVA) en faisant la demande auprès de votre fournisseur d’énergie.

D’autre part, le disjoncteur général a une fonction différentielle à 500 milliampères (mA) en moyenne qui lui permet de protéger les personnes des risques d’électrocution.

Le disjoncteur général prend plusieurs appellations : disjoncteur d’abonné ou disjoncteur EDF. Pourquoi ? Il appartient au domaine public même s’il se trouve dans votre logement. Ainsi, seuls les techniciens Enedis sont autorisés à manipuler et à régler le disjoncteur de branchement.

Disjoncteur divisionnaire

Placé à l’intérieur du tableau électrique, un disjoncteur divisionnaire est dédié à la protection d’un circuit électrique spécifique (luminaires, prises de courant, volets roulants, bornes de recharge, etc.). Lors d’une surcharge ou un court-circuit, le disjoncteur agit de manière indépendante en coupant uniquement l’alimentation du circuit auquel il est relié.

La réglementation impose l’installation d’un divisionnaire pour chaque circuit relatif à un équipement de la maison. Ce type de dispositif possède un calibrage en ampères (A) ainsi qu’une épaisseur de fils (section de fils) différents en fonction de l’équipement à protéger et qu’il convient de choisir avec soin pour profiter de la meilleure protection.

Attention, un divisionnaire protège seulement les biens et non les personnes. Pour protéger aussi les personnes des risques d’électrocution, la norme NF C 15-100 impose l’installation d’un dispositif différentiel à la tête de chaque rangée de divisionnaires dans le coffret électrique.

Disjoncteur différentiel

Un disjoncteur différentiel est un dispositif de protection qui agit comme un appareil de mesure de l’intensité électrique. Installé dans le tableau électrique en tête de rangée de modules divisionnaires, le différentiel peut protéger jusqu’à 8 circuits électriques. Au moindre écart de l’intensité électrique détectée entre l’entrée et la sortie d’un circuit, il coupe le courant électrique de la rangée entière.

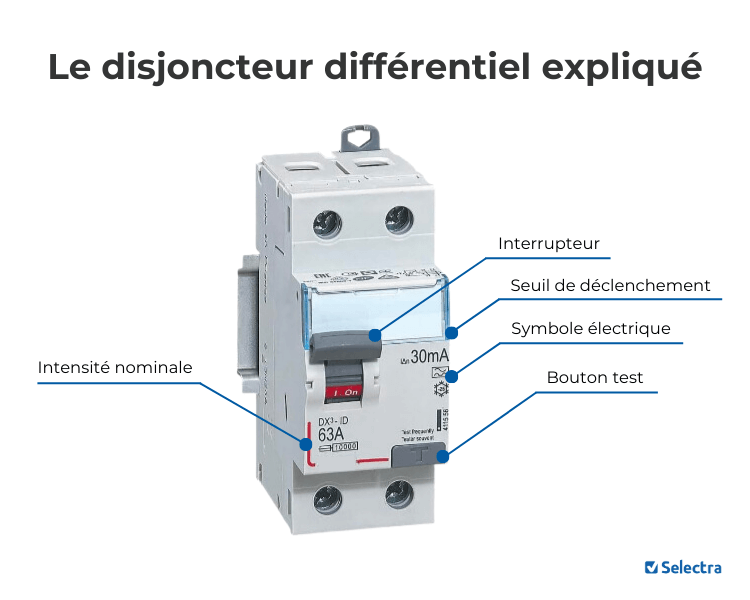

infographie disjoncteur differentiel

Le dispositif différentiel détient un atout supplémentaire par rapport au divisionnaire : en cas de surcharge ou de court-circuit, il protège les biens mais aussi les personnes. En effet, il permet d’éviter les chocs électriques provoqués par une fuite de courant à la terre, et in fine une électrocution des personnes.

Différence entre disjoncteur et interrupteur

Un interrupteur différentiel protège uniquement les personnes des risques d’un choc électrique dû à un courant de fuite à la terre. Il n’agit pas comme un disjoncteur classique en détectant les surcharges ou les courts-circuits.

Comme vu précédemment, un disjoncteur différentiel protège les biens et les personnes. En cela, il cumule deux rôles : celui d’un divisionnaire et celui d’un interrupteur.

La norme C 15-100 rend obligatoire l’installation d’au moins deux dispositifs différentiels dans un tableau électrique pour protéger les personnes des risques d’électrisation. L’interrupteur différentiel est donc tout désigné pour remplir cette fonction. Cependant, le disjoncteur différentiel est souvent préféré pour la double protection qu’il apporte, surtout à des circuits sensibles (bornes de recharge, ballon d’eau chaude, etc.).

Choisir des disjoncteurs : quelle est la meilleure protection ?

Le choix des disjoncteurs à installer dans le coffret est une étape essentielle pour sécuriser son installation électrique et respecter les normes en vigueur.

Monophasé ou triphasé ?

Quel que soit le type de disjoncteur différentiel ou divisionnaire, il est indispensable qu’il soit compatible avec le type de courant électrique alimentant le compteur : monophasé ou triphasé.

Pour rappel, le monophasé utilise une tension à 230V et des disjoncteurs unipolaires (mesure uniquement sur la phase) tandis qu’en triphasé, vous utilisez des disjoncteurs tripolaires (mesure sur 3 phases) voire tétrapolaire (mesure 3 phases et 1 neutre) sous une tension de 400V.

Quels types et combien de disjoncteurs différentiels ?

La réglementation rend obligatoire l’installation a minima de deux dispositifs différentiels par tableau électrique. Pour faire le meilleur choix de protection, sachez qu’un disjoncteur se caractérise par différents paramètres.

Les seuils d’intensité et de sensibilité

On distingue :

  • un seuil d’intensité nominale exprimé en ampères (A) qui définit la valeur plancher (20A, 40A ou 63A) au-delà duquel le disjoncteur déclenche et coupe l’alimentation électrique en cas de surintensité ou de court-circuit ;
  • une sensibilité en milliampères (mA) qui permet au différentiel de mesurer les différences d’intensité entre l’entrée et la sortie d’un circuit, et de couper le courant en cas de dépassement de ce seuil.

En général, il est recommandé de poser un différentiel par rangée a minima de 40A et de 30 mA. En effet, les risques d’électrocution peuvent être fatals au-delà du seuil de sensibilité 30mA.

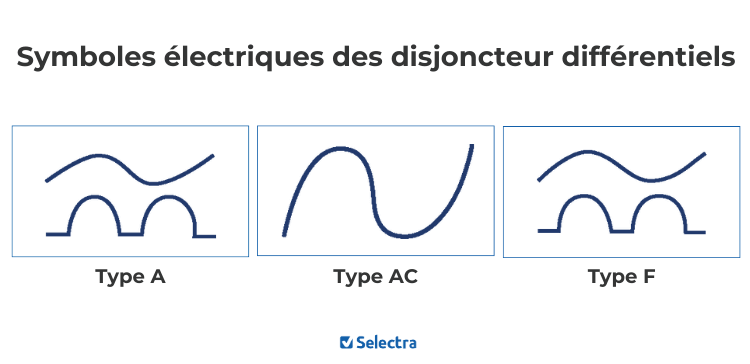

symboles des disjoncteurs différentiels

Pour calculer le calibre en ampères du différentiel le plus adapté aux circuits à protéger, voici les deux règles dictées par la norme :

  • Soit le calibre du différentiel est supérieur au calibre du disjoncteur général. Dans ce cas, si le disjoncteur de branchement a un calibre de 50A, le différentiel doit être de 63A a minima ;
  • Soit le calibre du différentiel tient compte du calibrage total des divisionnaires de la rangée qu’il protège. Le tableau ci-dessous résume le principe de calcul.
Calcul du calibre disjoncteur différentiel 30 mA
Type de circuit électriqueRègle de calcul
Eclairage, prises de courant et autres équipements50 % des intensités des disjoncteurs divisionnaires
Circuits du chauffe-eau, chauffage et bornes de recharge1 fois la somme des intensités des disjoncteurs divisionnaires présents sur la rangée

Exemple, une rangée du tableau comporte 4 divisionnaires : 20A pour le circuit de 3 prises de courant ; 32A pour la plaque de cuisson ; 20A pour le lave-vaisselle ; 16A pour l’éclairage. 50%(20A + 32A + 20A + 16A) = 44A. Le calibrage du différentiel doit être de 63A, soit le calibre supérieur le plus proche.

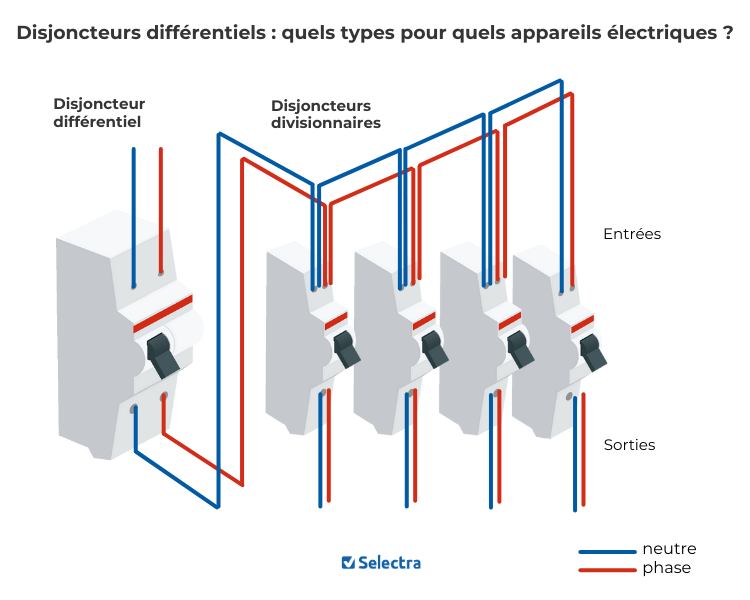

schéma explicatif disjoncteur différentiel et divisionnaires

Le type de disjoncteur ou interrupteur différentiel

Il existe trois types de différentiels en fonction des catégories de circuits électriques :

  • le type A pour protéger des circuits spécialisés (lave-linge, plaques de cuisson, prises de recharge de VE) ;
  • le type AC pour protéger la majorité des appareils et équipements standards (prises électriques, luminaires, four électrique, lave-vaisselle, etc.) ;
  • le type Hpi (haut pouvoir immunitaire) ou F pour protéger les appareils sensibles aux coupures de courant (pompe à chaleur, pompe de piscine, ordinateur et appareils informatiques, congélateur).

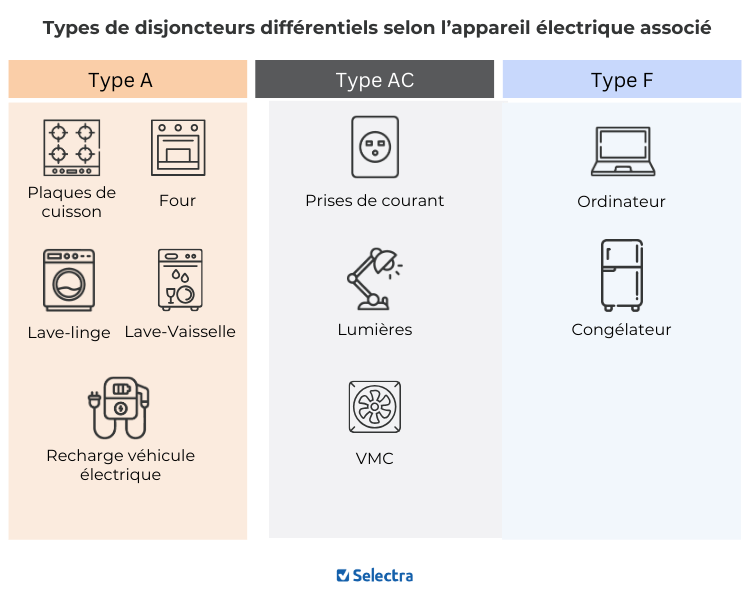

les disjoncteurs différentiels selon l'appareil électrique

Attention, il est bien impératif d’installer un différentiel dédié pour chaque circuit électrique spécialisé de type chauffe-eau, contacteur jour/nuit, circuit de radiateurs, lave-linge, lave-vaisselle, équipements extérieurs (pompe de piscine, portail électrique, etc.), équipements sensibles à la coupure.

Quels types et combien de disjoncteurs divisionnaires ?

Un disjoncteur divisionnaire se définit par un calibre en ampères (A). Le choix d’un calibrage précis dépend du type de circuit électrique auquel il est branché (clim, volet roulant, prises de courant, chauffe-eau, appareils électroménagers, etc.)

  • 2A pour les circuits de sonnette, VMC ou contacteur jour/nuit ;
  • 10A ou 16A pour l’éclairage ou prises de courant, radiateur (jusqu’à 2250W) et volets roulants ;
  • 20A pour le chauffage, lave-linge, lave-vaisselle, chauffe-eau, congélateur, etc. ;
  • 32A pour les plaques de cuisson ;
  • Voire 40A pour certains circuits spécialisés, comme une borne de recharge.

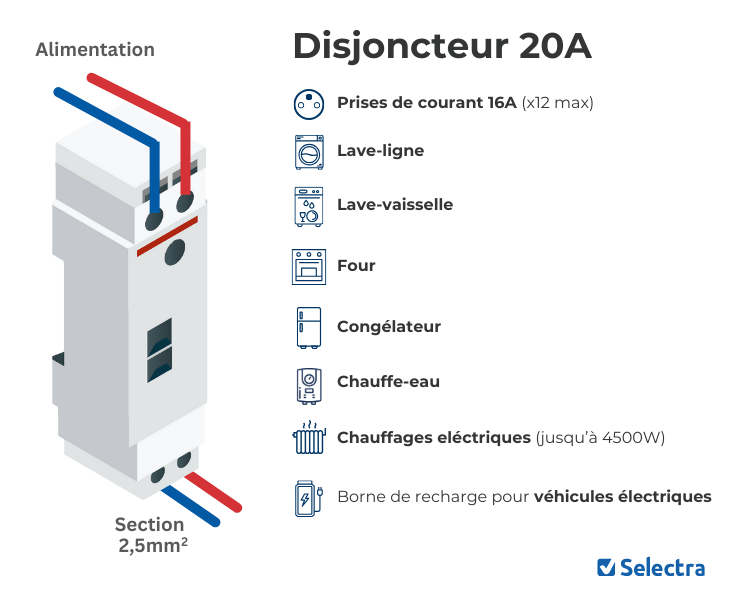

disjoncteur 20a

D’autre part, il est indispensable de raccorder le disjoncteur d’un calibre spécifique à une section de fils adaptée (épaisseur de câbles).

Voici quelques recommandations d’installation de disjoncteurs dans un tableau électrique :

Calibrage du disjoncteur divisionnaire
Type de circuit électriqueCalibre du disjoncteur en ampères ADiamètre section de filsNombre de circuit protégéType de différentiel recommandé
Disjoncteur Eclairage16A1,5 mm²8 circuitsAC
Disjoncteur contacteur jour / nuit2A1,5 mm²1 circuit dédiéAC
Disjoncteur chauffe-eau20A2,5 mm²1 circuit dédiéAC
Disjoncteur VMCEntre 2A et 16A1,5 mm²1 circuit dédiéAC
Disjoncteur prises de courantEntre 16A et 20Aentre 1,5 et 2,5 mm²8 à 12 circuitsAC
Disjoncteur radiateurs électriques20A2,5 mm²1 circuit dédié par tranche de 4 500WA
Disjoncteur lave-vaisselle20A2,5 mm²1 circuit dédiéAC
Disjoncteur four électrique20A2,5 mm²1 circuit dédiéAC
Disjoncteur lave-linge20A2,5 mm²1 circuit dédiéA
Disjoncteur réfrigérateur20A2,5 mm²1 circuit dédiéAC
Disjoncteur congélateur20A2,5 mm²1 circuit dédiéF
Disjoncteur plaque de cuisson32A6 mm²1 circuit dédiéA
Disjoncteur borne de recharge20A à 40Aentre 2,5 et 10 mm²1 circuit dédiéA
Disjoncteur pompe à chaleur
  • jusqu’à 2200W : disjoncteur 10A
  • de 2200 à 3500W : disjoncteur 16A
  • de 3500W à 4500W : disjoncteur 20A
  • de 4500W à 7200W : disjoncteur 32A
6 mm²1 circuit dédiéA
Disjoncteur radiateurs électriques
  • jusqu’à 3680W : 16A
  • jusqu’à 4600W : 20A
  • jusqu’à 5760W : 25A
  • jusqu’à 7360W : 32A
entre 1,5 et 6 mm²1 circuit dédiéA

Comment raccorder un disjoncteur dans le tableau électrique ?

L’installation d’un disjoncteur divisionnaire doit répondre à des normes strictes :

  1. Coupez l’alimentation via le disjoncteur général ;
  2. Clipsez le divisionnaire en bout de la rangée dédiée au circuit concerné ;
  3. Dénudez les fils du circuits électrique ;
  4. Branchez la phase et le neutre sur les bornes du disjoncteur ;
  5. Raccorder le fil de terre du circuit au divisionnaire ;
  6. Posez une étiquette sur le disjoncteur afin de l’identifier via un pictogramme ou symbole.

Voici les étapes pour raccorder un différentiel au tableau électrique :

  1. Clipsez le différentiel en tête de rangée de divisionnaires ;
  2. Vissez un peigne vertical pour connecter les différents différentiels ;
  3. Connectez le peigne vertical au disjoncteur de branchement afin d’alimenter toute la rangée.

Le disjoncteur saute : que faire s’il ne se réarme pas ?

Lorsque les plombs sautent (littéralement le disjoncteur saute), il suffit de réarmer sa manette en poussant le bouton du disjoncteur vers le haut. Toutefois, il arrive que le disjoncteur ne se réarme pas. Pourquoi ? Les causes peuvent être multiples.

Dans le cas du disjoncteur général, il convient de vérifier que le problème ne vient pas d’une coupure générale du réseau. Pour cela, vous pouvez vérifier auprès de votre voisinage si le courant est toujours actif.

Une fois cette cause écartée, l’origine de la panne de courant peut être causée par une surtension ou un court-circuit sur un circuit électrique. Le coupable le plus probable est un des différentiels ou divisionnaires installés dans le tableau électrique.

Aussi, la marche à suivre est d’abaisser la manette du disjoncteur de branchement et de tous les divisionnaires et différentiels.

Ensuite, réarmez le disjoncteur général, puis chaque disjoncteur divisionnaire et différentiel un par un pour identifier le dispositif modulaire à l’origine de la panne de courant. Il est aussi indispensable de contrôler l’état de marche de l’appareil électrique raccordé sous le disjoncteur ainsi que son câblage.

Si le disjoncteur persiste à sauter et ne pas se réarmer malgré la réparation de l’équipement, alors il est possible que le disjoncteur soit défectueux. En cas de doute, contactez un électricien.
