Si vous avez un contrat heures pleines / heures creuses, installer un contacteur jour/nuit pour chauffe-eau est l’un des moyens les plus simples pour réduire votre facture d’électricité. Le contacteur jour/nuit d’un chauffe-eau permet de chauffer l’eau uniquement pendant les heures creuses, c’est-à-dire lorsque le tarif est le plus avantageux, souvent la nuit. Le contacteur pour chauffe-eau est une solution automatique, économique et facile à mettre en place dans la majorité des installations de production d’eau chaude sanitaire.

⭐ L’essentiel sur le fonctionnement du contacteur jour/nuit
🌃 Pourquoi mettre un contacteur jour/nuit sur un chauffe-eau ?Le contacteur jour/nuit indique au chauffe-eau de chauffer l’eau pendant les heures creuses et de se couper pendant les heures pleines.
🔎 Fonctionnement du contacteur d'un chauffe-eau
  • Position “I” : marche forcée
  • Position “0” : bouton off
  • Position “AUTO” : adaptée aux heures creuses et pleines

⚙️ À quoi sert un contacteur chauffe-eau ?

Le contacteur jour nuit est un petit appareil installé dans votre tableau électrique. Il permet de piloter automatiquement votre chauffe-eau en fonction des heures creuses de votre contrat d’énergie. Autrement dit, votre ballon chauffe uniquement quand l’électricité est moins chère, souvent la nuit, ce qui permet de réduire la facture sans avoir à l’allumer ou l’éteindre manuellement.

Sans un contacteur jour/nuit, le chauffe-eau peut fonctionner à n’importe quel moment, y compris pendant les heures pleines (où le kWh est plus cher). Avec un contacteur heure creuse, vous profitez pleinement de votre contrat HP/HC (heures pleines / heures creuses) de manière automatique, sans surveillance.

Comment fonctionne le contacteur jour/nuit

Le contacteur jour nuit a pour rôle de faire fonctionner votre chauffe-eau uniquement pendant les heures creuses, c’est-à-dire les plages horaires où l’électricité est moins chère (souvent la nuit, selon votre contrat EDF).

Le contacteur d’un chauffe-eau agit comme un interrupteur automatique : dès que le compteur signale le passage en heures creuses EDF, le contacteur de votre chauffe-eau laisse passer le courant vers le ballon. À la fin de cette plage horaire, il coupe à nouveau l’alimentation, évitant ainsi que le chauffe-eau ne consomme pendant les heures pleines, plus coûteuses.

Le contacteur fonctionne en toute autonomie, sans que vous ayez besoin d’intervenir. Il permet ainsi de rentabiliser au mieux l’option heures pleines/heures creuses de votre contrat électrique, et de réduire les coûts liés à l’eau chaude sanitaire.

Est-il obligatoire d’installer un contacteur ?

Non, le contacteur jour nuit n’est pas obligatoire. Votre chauffe-eau peut très bien fonctionner sans. Il sera simplement alimenté en permanence, et c’est le thermostat de votre chauffe-eau qui décidera quand chauffer l’eau.

Mais si vous avez un contrat heures pleines / heures creuses, c’est une autre histoire. Sans contacteur pour chauffe-eau, le ballon peut chauffer à n’importe quel moment, même en heures pleines, ce qui annule l’intérêt de l’option heures creuses.

Vous pouvez aussi couper et remettre le courant manuellement tous les jours… mais c’est vite contraignant (et facile à oublier). Le contacteur pour chauffe-eau permet de réaliser cela automatiquement et sans demander d’actions de votre part.

En revanche, si vous êtes au tarif de base (sans heures creuses), un contacteur pour chauffe-eau ne sert à rien. Le chauffe-eau peut rester branché normalement.

Où se trouve le contacteur dans le tableau électrique ?

Dans votre tableau électrique, le contacteur jour nuit se trouve entre deux disjoncteurs :

  • un petit disjoncteur 2A (appelé aussi disjoncteur heure creuse), qui transmet l’ordre de chauffe depuis le compteur Linky (via les bornes C1/C2 du compteur Linky)
  • et le disjoncteur 20A qui protège le chauffe-eau.

Le contacteur du chauffe-eau est placé au milieu, sur le rail DIN. Il ressemble à un petit boîtier (2 à 3 modules) avec un levier en façade marqué “I – 0 – Auto” Sur le schéma ci-dessous, on le repère facilement avec ses bornes marquées A1 / A2 (commande) et 1 / 2 / 3 / 4 (alimentation et sortie). C’est lui qui gère automatiquement le courant entre les heures creuses et les heures pleines.

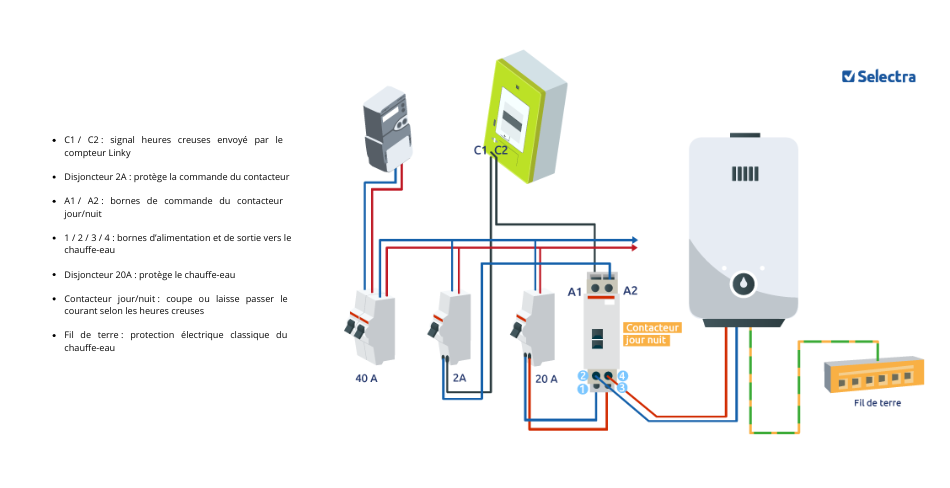

Schéma branchement contacteur jour/nuit pour chauffe-eau
Schéma branchement contacteur jour/nuit pour chauffe-eau

🔌 Branchement et réglage d’un contacteur chauffe-eau

Installer un contacteur jour nuit pour chauffe-eau demande quelques connaissances de base en électricité, car il faut le relier correctement au compteur, au disjoncteur et au ballon d’eau chaude. Son branchement repose sur deux circuits : un pour le courant, un autre pour le signal heures creuses. Une fois installé, il suffit de bien régler le contacteur pour qu’il alimente automatiquement le chauffe-eau pendant les heures creuses EDF, et ainsi éviter de consommer pendant les heures pleines, plus chères.

Comment brancher un contacteur jour/nuit ?

Le branchement d’un contacteur jour nuit chauffe-eau est assez simple à comprendre, mais demande de bien respecter quelques étapes précises :

  • Alimentation du contacteur : Reliez la sortie du disjoncteur du chauffe-eau (souvent 20A) vers les bornes d'entrée (1 et 3) du contacteur.
  • Commande heures creuses : Branchez la bobine du contacteur (bornes A1 et A2) au signal heures creuses provenant du compteur électrique (borne C1 via un disjoncteur 2A vers borne A1, et borne A2 au neutre).
  • Sortie vers chauffe-eau : Connectez les bornes de sortie (2 et 4) du contacteur vers le chauffe-eau directement (phase vers phase, neutre vers neutre).

👉 En résumé : le contacteur est installé en série sur la ligne du chauffe-eau.

⚠️ Important : Coupez toujours le courant général avant toute manipulation. En cas de doute, faites appel à un électricien.

Comment régler un contacteur chauffe-eau ?

Un contacteur jour/nuit dispose de 3 positions manuelles. Ce petit levier permet de choisir quand le chauffe-eau est alimenté :

1️⃣ Position 0

La position 0 du contacteur indique qu’il est désactivé et que l’électricité ne circule pas. Elle peut être utilisée pour faire l’entretien du chauffe-eau ou le détartrage du chauffe-eau. Vous pouvez aussi placer le contacteur en position 0 lorsque vous partez en vacances pour faire des économies, mais sachez que vous n’aurez pas d’eau chaude à votre retour !

2️⃣ Position 1

La position 1 du contacteur est aussi appelée “marche forcée” car elle ferme le circuit électrique et indique au cumulus de chauffer l’eau. Elle permet de faire chauffer l’eau en dehors des périodes d’heures creuses. Elle est utile lorsque vous avez déjà utilisé toute l’eau chaude du cumulus, mais que vous en avez encore besoin. Cela peut être le cas lorsque vous avez des invités chez vous, et que le volume d’eau du ballon est insuffisant pour le nombre d’occupants.

3️⃣ Position AUTO

La position AUTO du contacteur du chauffe-eau est la position normale. Elle permet au contacteur de fournir les indications d’heures creuses pour chauffer l’eau, et d’heures pleines pour l’arrêter.

Schéma position contacteur chauffe-eau
Schéma position contacteur chauffe-eau

📌 À savoir : sur certains modèles de contacteur pour chauffe-eau, la position “I” revient automatiquement en Auto au prochain cycle d’heures creuses (pratique pour éviter d’oublier).

Quel contacteur choisir pour votre installation ?

Pour bien faire fonctionner un contacteur jour nuit chauffe-eau, il faut choisir un matériel adapté à la puissance de votre ballon et à votre tableau électrique.

Voici les 3 points essentiels à vérifier avant d’acheter :

  1. 🔌 L’intensité (A)

    • Choisissez un contacteur de 20 à 25 A en monophasé.
    • Cela convient pour la plupart des chauffe-eaux (jusqu’à 4,5 kW environ).
    • Astuce : vérifiez le disjoncteur du chauffe-eau (souvent 20 A) et prenez un contacteur un cran au-dessus, pour éviter la surchauffe.
  2. 📏 La compatibilité avec votre tableau

    • Le contacteur doit être bipolaire 230 V, compatible avec le signal heures creuses EDF/Linky.
    • Il doit pouvoir s’installer sur le rail DIN (prévoir 2 à 3 modules de large).
    • Assurez-vous d’avoir aussi :
      • un disjoncteur 2 A pour la commande HC
      • un disjoncteur 16 ou 20 A pour protéger le ballon
  3. ✅ La qualité de la marque

    • Privilégiez des fabricants fiables comme Legrand, Hager ou Schneider.
    • Ces marques offrent du matériel durable, clair à câbler, et aux normes.
    • Évitez les modèles “pas chers” de marques inconnues : un contacteur, ça doit tenir des années.

👉 En cas de doute, demandez conseil à un vendeur en magasin de bricolage ou à un électricien. Il vous guidera vers un modèle adapté à votre installation.

🚨 Panne de contacteur chauffe-eau : comment réagir ?

Un contacteur jour nuit peut tomber en panne après plusieurs années d’usage. Les signes les plus courants sont simples à repérer : plus d’eau chaude le matin, chauffe-eau qui ne fonctionne qu’en marche forcée (position "I"), bruits inhabituels (bourdonnement, cliquetis), ou encore un boîtier anormalement chaud ou jauni. Ce sont souvent les contacts internes ou la bobine qui fatiguent avec le temps.

Dans ce cas, inutile de chercher à réparer : un contacteur est rarement réparable et coûte peu cher à remplacer. Si les branchements sont bien serrés et que le signal heures creuses arrive correctement depuis le compteur, le plus simple est de le changer. Et si vous n’êtes pas sûr de vous, un électricien pourra s’en charger rapidement et en toute sécurité.

Symptômes d’un contacteur pour chauffe-eau défectueux

Voici les signes les plus fréquents qui peuvent indiquer que votre contacteur jour nuit chauffe-eau est en fin de vie :

❌ Problème constaté🔎 Ce que ça peut indiquer
Plus d’eau chaude le matinLe contacteur ne ferme plus le circuit en mode Auto → il ne laisse pas passer le courant pendant les heures creuses.
Le chauffe-eau fonctionne uniquement en mode I (marche forcée)Le mode automatique est HS : bobine grillée, signal heures creuses absent ou contact usé.
Bruits bizarres (clac-clac, bourdonnement)Composants internes fatigués. Un contacteur en bon état fait juste un clic net, pas de bruit continu.
Boîtier chaud ou odeur de plastique brûléSurchauffe interne → danger potentiel (mauvais contact, arc électrique). Coupez le courant immédiatement.
Le levier ne tient plus en place ou affiche des infos incohérentesMécanisme usé ou grippé. Le contacteur ne réagit plus correctement.

👉 Si un ou plusieurs de ces signes apparaissent, remplacez le contacteur rapidement. Un modèle défectueux peut non seulement priver d’eau chaude, mais aussi devenir un risque électrique.

Faut-il remplacer un contacteur défaillant ?

Oui, dans presque tous les cas, le remplacement d’un contacteur défaillant est la meilleure solution. Un contacteur pour chauffe-eau HS ne se répare pas facilement : une bobine grillée, des contacts abîmés ou un mécanisme bloqué rendent la réparation risquée, peu fiable… et souvent impossible sans outil pro.

Avant de changer le contacteur de votre chauffe-eau, vous pouvez vérifier deux ou trois choses simplesé :

  • les vis de branchement bien serrées
  • le signal heures creuses bien reçu (depuis le compteur)
  • le disjoncteur de commande pas sauté

📦 Bon à savoir : le prix d’un contacteur pour chauffe-eau est souvent de moins de 50€.

❓ FAQ : Vos questions sur le contacteur chauffe-eau

Le chauffe-eau peut-il fonctionner sans contacteur ?

Oui le chauffe-eau peut fonctionner sans contacteur, mais c’est à vous de gérer manuellement l’allumage et l’arrêt du chauffe-eau si vous voulez profiter des heures creuses.

En bref:

  • ✅ Avec contacteur : ça chauffe automatiquement pendant les heures creuses → économies sans se casser la tête.
  • ❌ Sans contacteur : ça peut chauffer à n’importe quelle heure → risque de payer plus cher si vous oubliez de l’éteindre.

Conclusion : le chauffe-eau fonctionne très bien sans contacteur, mais c’est moins pratique et moins économique si vous avez un contrat heures creuses.

Pourquoi mon contacteur ne se déclenche pas en automatique ?

Plusieurs raisons possibles peuvent expliquer que votre contacteur pour chauffe-eau ne se déclenche pas en automatique. Voici les plus courantes :

  • Le contacteur n’est pas sur “Auto” (vérifiez le petit levier).
  • Le signal des heures creuses ne vient pas du compteur (panne ou câble mal branché).
  • La bobine du contacteur est grillée (elle ne reçoit plus l’ordre de s’activer).
  • Le petit disjoncteur 2A qui alimente la commande est désactivé ou a sauté.

👉 Si le contacteur ne “clac” plus automatiquement la nuit, essayez de le mettre en mode “forcé” (I). S’il chauffe, c’est qu’il fonctionne encore, mais ne reçoit pas l’ordre du compteur. Si rien ne se passe, il est sûrement à remplacer.

Quelle est la durée de vie d’un contacteur chauffe-eau ?

En général, un contacteur pour chauffe-eau a une durée de vie d’au moins 10 à 15 ans sans souci. Il est conçu pour s’activer et se désactiver tous les jours pendant des années, sans faiblir.
