Par Le branchement en une vue d'ensemble
Le contacteur jour/nuit est un relais bipolaire modulaire qui s'installe sur le rail DIN du tableau électrique. Son rôle : déclencher le chauffe-eau (ou tout autre gros consommateur) uniquement pendant les heures creuses, grâce au signal envoyé par le Linky sur les bornes C1/C2. Toute l'installation s'articule autour de quatre bornes côté contacteur et d'un disjoncteur 2 A dédié, imposé par la norme NF C 15-100.
Les 4 points à retenir
- A1 et A2 : bornes de la bobine de commande, alimentées par le signal C1/C2 du Linky via un disjoncteur 2 A ;
- 1-3 et 2-4 : contacts de puissance qui ouvrent et ferment l'alimentation du chauffe-eau ;
- Sélecteur AUTO : position normale, le contacteur suit le signal HC du compteur ;
- Toute l'installation est encadrée par la norme NF C 15-100 (séparation commande/puissance, section 1,5 mm²).

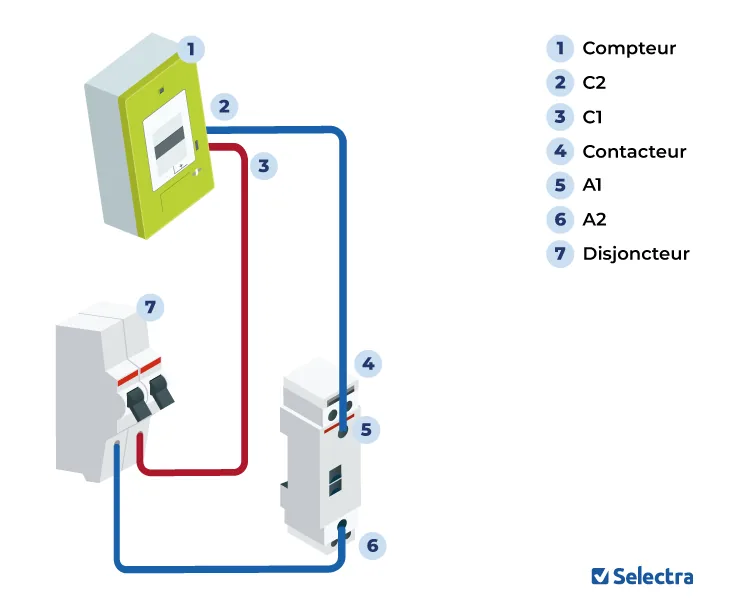

Le schéma de câblage complet en heures creuses
L'installation met en relation trois éléments distincts : le compteur Linky qui émet le signal, le contacteur qui interprète ce signal, et l'équipement piloté (chauffe-eau dans 95 % des cas). Le tout transite par le tableau électrique avec deux circuits parallèles : un circuit de commande 2 A et un circuit de puissance dimensionné selon l'appareil.
Le trajet du courant, étape par étape
- Linky — bornes C1 et C2 = contact sec, fermé en heures creuses, ouvert en heures pleines ;
- Tableau — phase et neutre passent par un disjoncteur 2 A dédié au circuit de commande ;
- Contacteur — bornes A1 et A2 reçoivent le courant via C1/C2 : la bobine s'aimante, les contacts se ferment ;
- Contacteur — bornes 1-3 et 2-4 ferment alors le circuit de puissance : phase et neutre traversent vers l'appareil ;
- Équipement piloté — le chauffe-eau (ou autre) reçoit l'alimentation et fonctionne tant que les HC durent.
Téléchargez MySelectra, gratuitement
Avant de câbler : vos plages d'heures creuses exactes, pas celles du voisin.
- Vos plages d'heures creuses, telles qu'elles sont réellement paramétrées sur votre compteur.
- La part de votre consommation en heures creuses, en kWh et en pourcentage de votre total.
- Le verdict sur l'option heures pleines / heures creuses : la réponse chiffrée, sur votre consommation réelle.
Les 6 étapes du branchement dans l'ordre
L'ordre des opérations est volontairement séquentiel : commencer par la mise hors tension, finir par la mise en service après vérification du câblage à vide. Ne pas brûler les étapes : le compteur Linky reste sous tension côté amont, et toute erreur de raccordement sur le contact sec peut griller un composant interne irremplaçable.
Le rôle de chaque borne du contacteur
Un contacteur jour/nuit pour usage résidentiel comporte quatre bornes principales regroupées en deux paires : la paire A1-A2 pilote la bobine (circuit de commande), la paire 1-3 / 2-4 commute la puissance (circuit du chauffe-eau). Aucune des deux ne peut fonctionner sans l'autre, et leur raccordement n'est pas interchangeable.
| Borne | Circuit | Rôle | Raccordement |
|---|---|---|---|
| A1 | Commande (bobine) | Phase d'alimentation de la bobine | Sortie du disjoncteur 2 A — côté C1 du Linky |
| A2 | Commande (bobine) | Neutre d'alimentation de la bobine | Neutre du disjoncteur 2 A — côté C2 du Linky |
| 1 | Puissance | Entrée phase depuis le disjoncteur du chauffe-eau | Phase amont — section 2,5 mm² rigide |
| 3 | Puissance | Sortie phase vers le chauffe-eau | Phase aval — section 2,5 mm² rigide |
| 2 | Puissance | Entrée neutre depuis le disjoncteur du chauffe-eau | Neutre amont — section 2,5 mm² rigide |
| 4 | Puissance | Sortie neutre vers le chauffe-eau | Neutre aval — section 2,5 mm² rigide |
Le détail du fonctionnement du contact sec côté compteur (état FERMÉ/OUVERT, mesure entre C1 et C2, caractéristiques 250 V / 4 A) est traité dans le guide dédié bornes C1 et C2 du Linky.
Fil pilote et contacteur : deux dispositifs, deux usages
Beaucoup confondent les deux dispositifs car ils transitent par le tableau électrique et concernent le chauffage. Pourtant, ils ne s'adressent pas aux mêmes équipements et n'utilisent pas les mêmes bornes. Le contacteur pilote l'alimentation en HC ; le fil pilote transmet des ordres de programmation à un radiateur compatible.
Heures creuses
Contacteur jour/nuit
Ouvre et ferme l'alimentation d'un gros consommateur (chauffe-eau, borne de recharge, pompe) au rythme du signal des bornes C1/C2 du Linky. Branchement : bobine A1-A2 sur C1/C2 via disjoncteur 2 A, contacts puissance 1-3 et 2-4 entre disjoncteur appareil et appareil. Sans option HP/HC, il ne sert à rien.
Programmation chauffage
Fil pilote
5ᵉ conducteur en plus de la phase/neutre, qui transmet aux radiateurs électriques compatibles un ordre parmi 6 : Confort, Confort -1, Confort -2, Éco, Hors gel, Arrêt. Géré par un programmateur ou une box domotique. Fonctionne indépendamment du Linky et de l'option HP/HC ; n'utilise pas les bornes C1/C2.
Les deux peuvent cohabiter sur la même installation : contacteur pour le ballon d'eau chaude, fil pilote pour les radiateurs. Pour optimiser l'effacement nocturne du chauffage, voir le guide option heures creuses.
Sélecteur trois positions : AUTO, I et 0
La façade du contacteur porte un sélecteur rotatif à trois positions qui permet de forcer ou neutraliser le pilotage par le Linky. C'est utile en dépannage, en test, ou pour gérer les longues absences. En usage quotidien, la position reste toujours sur AUTO.
Quelle position dans quelle situation
- AUTO (position normale) : le contacteur suit le signal des bornes C1/C2 du Linky. Le chauffe-eau démarre en heures creuses, s'arrête en heures pleines. C'est la seule position qui rentabilise une offre HP/HC ;
- I (marche forcée) : le contacteur reste fermé en permanence, l'appareil est alimenté en continu. À utiliser ponctuellement : besoin d'eau chaude immédiat avant l'heure de la HC, test du câblage de puissance, dépannage. Jamais en continu, sinon vous payez 100 % du chauffage en heures pleines ;
- 0 (arrêt complet) : le contacteur est ouvert et reste ouvert. Aucun courant ne passe vers l'appareil. À utiliser avant intervention sur le chauffe-eau, ou pendant une longue absence pour économiser la consommation de maintien en température du ballon.
Faire appel à un électricien qualifié
Le branchement d'un contacteur implique une intervention sur le tableau électrique sous tension côté amont et sur le capot inférieur du compteur Linky pour accéder aux bornes C1/C2. Sans habilitation électrique B1V ou BR, ne tentez pas le câblage seul : l'erreur la plus courante (inverser la bobine et la puissance) peut détruire le contact sec du compteur, qui n'est pas remplaçable par un particulier.
Trois règles non négociables
- Couper le disjoncteur général avant toute manipulation, et tester l'absence de tension au multimètre. Le compteur reste sous tension côté amont : ne jamais démonter les scellés ni manipuler les borniers de puissance du Linky ;
- Respecter la séparation commande / puissance imposée par la norme NF C 15-100 : disjoncteur 2 A dédié pour A1-A2, fil rigide 1,5 mm² sur la commande, 2,5 mm² sur la puissance. Ne jamais brancher directement le chauffe-eau sur C1/C2 : le contact sec accepte 4 A maximum, le chauffe-eau en tire 8 à 13 A ;
- Faire appel à un électricien certifié si vous n'avez pas d'habilitation. Le professionnel couvre son intervention par sa garantie biennale sur le matériel installé et sa garantie décennale sur l'ouvrage. Le coût d'une pose simple sur tableau existant reste raisonnable, demandez un devis.
Côté Linky : tout savoir sur les bornes C1 et C2
Ce guide se concentre sur le câblage côté contacteur. Pour le détail technique du signal envoyé par le compteur (caractéristiques 250 V / 4 A, section maximale 1,5 mm², lecture de l'état FERMÉ/OUVERT sur l'écran, dépannage du signal), nous avons publié un guide dédié.
À lire en parallèle
Le guide bornes C1 et C2 du Linky décrypte le contact sec côté compteur : emplacement sur Linky mono et triphasé, vérification de l'état logique sur l'écran via le bouton +, différence avec la prise TIC, sections de fil admissibles, dépannage si le signal HC ne change jamais.
Un contacteur bien câblé : encore faut-il une bonne offre HC
Le contacteur ne sert à rien sans option Heures Pleines / Heures Creuses : en option Base, le Linky n'envoie aucun signal sur les bornes C1/C2 et le contacteur reste figé. Avant ou après la pose, il vaut le coup de vérifier que votre offre HC est bien la moins chère pour votre profil. Le comparateur ci-dessous compare le tarif réglementé et les offres de marché en option HP/HC sur la base de votre consommation réelle.
Approfondir le sujet du compteur Linky
Le branchement du contacteur n'est qu'une brique d'un sujet plus large : le pilotage du chauffe-eau en heures creuses, le diagnostic du Linky en cas de panne, l'optimisation de la facture grâce au signal HP/HC. Voici les guides connexes qui complètent ce câblage.
Bornes C1 et C2 du Linky
Décryptage technique du contact sec côté Linky : emplacement, caractéristiques 250 V / 4 A, lecture de l'état FERMÉ/OUVERT sur l'écran, section maxi 1,5 mm², dépannage du signal.
Heures creuses sur le Linky
Vérifier son option tarifaire sur l'écran du compteur, comprendre les nouvelles plages méridiennes apportées par le TURPE 7, basculer de Base à HP/HC gratuitement chez son fournisseur.
Prix des heures creuses
Tarifs HP et HC à jour au tarif réglementé, écart entre les deux plages, rentabilité du contacteur selon le profil, exemples chiffrés sur 6 kVA et 6 000 kWh/an.
Compteur Linky
Tout ce qu'il faut savoir sur le compteur Linky : déploiement, fonctionnement, écran, prise TIC, contact sec, transmission des index, communication avec Enedis.
Problème compteur Linky
Diagnostic interactif des dysfonctionnements : voyant orange, écran figé, codes erreur, signal HC qui ne change jamais. L'outil oriente vers la bonne procédure de dépannage.
Régler son ballon d'eau chaude
Régler le thermostat, programmer l'allumage en HC, dimensionner la capacité selon le foyer, comprendre le mode auto et la marche forcée du chauffe-eau électrique.
Questions fréquentes sur le branchement du contacteur jour/nuit
Comment câbler un contacteur jour/nuit sur un compteur Linky ?
Avant toute intervention, basculez le disjoncteur général en position 0 et vérifiez l'absence de tension. Clipsez le contacteur sur le rail DIN, raccordez la bobine A1-A2 au signal Heures Creuses du Linky en passant par un disjoncteur 2 A : borne A1 reliée à la borne C1 du compteur (en sortie du disjoncteur 2 A), A2 reliée au neutre. Câblez ensuite les contacts de puissance 1-3 et 2-4 entre le disjoncteur du chauffe-eau et l'appareil (1 → 3 pour la phase, 2 → 4 pour le neutre). Mettez le sélecteur sur AUTO et remettez le courant. Pour le détail technique du contact sec, voir les bornes C1 et C2 du Linky.
À quoi correspondent les bornes A1 et A2 du contacteur ?
A1 et A2 sont les bornes de la bobine de commande du contacteur. Elles ne véhiculent pas la puissance du chauffe-eau : elles reçoivent un courant faible (230 V / quelques milliampères) qui crée un champ magnétique fermant les contacts de puissance 1-3 et 2-4. Quand le signal Heures Creuses arrive du Linky via les bornes C1/C2, la bobine est alimentée et le contacteur se ferme. Quand le signal s'arrête, la bobine se relâche et le contacteur s'ouvre. Le câble qui relie A1-A2 doit être en 1,5 mm², conforme à la norme NF C 15-100.
Fil pilote ou contacteur jour/nuit : quelle différence ?
Ce sont deux dispositifs distincts qui ne s'adressent pas aux mêmes appareils. Le contacteur jour/nuit ouvre et ferme l'alimentation d'un appareil (chauffe-eau, borne de recharge, pompe) pendant les heures creuses grâce au contact sec du Linky. Le fil pilote est un fil supplémentaire (5ᵉ conducteur) qui transmet aux radiateurs électriques compatibles un ordre de fonctionnement : Confort, Éco, Hors gel, Arrêt, plus deux ordres de délestage. Il sert à programmer le chauffage, pas à le déclencher en HC : il fonctionne quelle que soit l'option tarifaire et n'utilise pas les bornes C1/C2.
Quelle position choisir sur le sélecteur du contacteur : AUTO, I ou 0 ?
Trois positions sont disponibles sur la façade du contacteur. AUTO est la position normale d'utilisation : le contacteur suit le signal envoyé par le Linky via les bornes C1/C2 et bascule automatiquement entre heures pleines et heures creuses. I (marche forcée) ferme le contacteur en permanence et alimente l'appareil quelle que soit l'heure : à utiliser ponctuellement (besoin d'eau chaude immédiat, test de câblage), jamais en continu sous peine d'annuler tout l'intérêt des HC. 0 (arrêt) coupe complètement l'alimentation de l'appareil : pratique pour les longues absences ou avant une intervention.
Qui peut intervenir sur le tableau électrique pour poser un contacteur ?
Le branchement d'un contacteur jour/nuit implique d'intervenir sur le tableau électrique sous tension côté amont : c'est une opération réservée à un électricien qualifié. Si vous n'avez pas d'habilitation électrique B1V ou BR, faites appel à un professionnel certifié. L'installation est encadrée par la norme NF C 15-100 qui impose la séparation circuit de commande / circuit de puissance, un disjoncteur 2 A dédié et une section de fil de 1,5 mm². Le professionnel couvre l'installation par sa garantie biennale (2 ans sur le matériel) et sa garantie décennale sur l'ouvrage.
Le compteur Linky reste-t-il sous tension quand le disjoncteur général est coupé ?
Oui. Le compteur Linky reste alimenté côté amont (côté réseau Enedis) en permanence, même si vous basculez votre disjoncteur général en position 0. Cela permet à Enedis de continuer à dialoguer avec le compteur (relève à distance, envoi du signal heures creuses, supervision). Concrètement : vous pouvez ouvrir le capot inférieur du Linky pour accéder aux bornes C1/C2 et à la prise TIC sans danger, à condition d'avoir coupé le disjoncteur général et d'utiliser un tournevis isolé. En revanche, ne démontez jamais le compteur lui-même : c'est interdit (scellés Enedis) et dangereux.
