ERL Linky : prix, modèles et utilité des fonctionnalités

Mis à jour le
min de lecture

Un Émetteur Radio pour Linky, ou « ERL », est un boîtier qui se branche sur la prise TIC du compteur communicant. Il permet de transmettre des données de consommation/production en temps réel, via un signal radio (WiFi). Le visionnage des données se fait depuis une interface dédiée (application, un écran déporté et/ou un système de domotique). Parmi les fonctionnalités de l'ERL : le suivi de consommation en temps réel, le délestage en cas de tension sur le réseau, le pilotage intelligent de la borne de recharge de sa voiture électrique ou de ses panneaux solaires.

3 conditions pour disposer d'un module ERL chez soi :

  1.  Disposer d'un compteur électrique Linky accessible (le capot ne doit pas être scellé), et situé à moins de 50 mètres du logement ;
  2.  Disposer d'une connexion WiFi personnelle ;
  3.  Selon l'ERL, avoir un smartphone pour pouvoir télécharger l'application de suivi.

Qu'est-ce qu'un ERL et quelle est son utilité ?

Un Émetteur Radio pour Linky (ERL) est un module à brancher sur la prise TIC du compteur électrique Linky. Il permet de récolter les données de consommation en temps réel, et de les retransmettre sur une interface dédiée. Concrètement, grâce à un suivi plus précis de la consommation électrique / production solaire, ce module devrait permettre aux foyers de réaliser des économies sur leurs factures d'électricité.

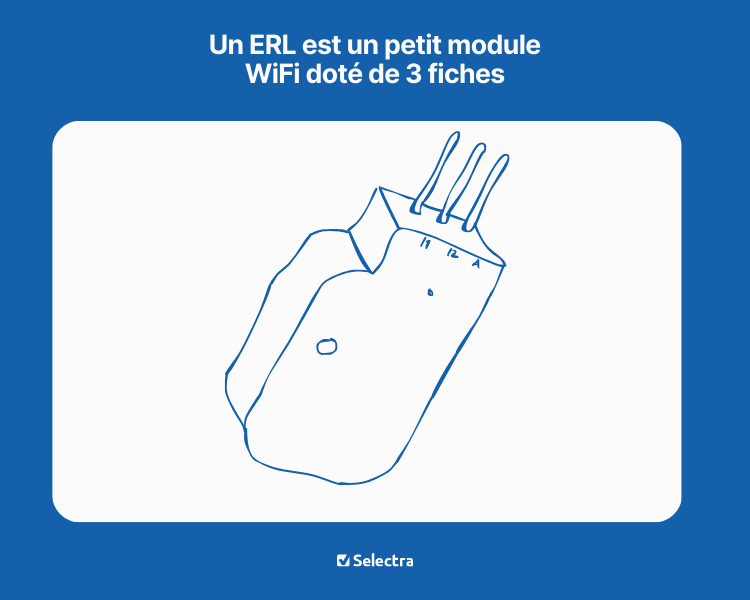

Module ERL

Selon le modèle installé, le client peut agir sur plusieurs aspects de la consommation d’électricité de son foyer :

  • le suivi de consommation amélioré : il permet de connaître la consommation de chaque appareil en temps réel. Le récepteur (digital ou sous la forme d’un boîtier) remonte aussi des historiques de consommation, pour pouvoir comparer plusieurs périodes de consommation et ses usages (les données consultables sans solution ERL, via une application classique, ont un décalage à J+1 et par palier de 30 minutes) ;
  • le pilotage des appareils énergivores : arrêt automatique de certains équipements énergivores en jours rouges, baisse automatique du chauffage pendant les heures pleines, etc. ;
  • le délestage (arrêt) de certains appareils électriques énergivores si la puissance souscrire est bientôt atteinte pour éviter les disjonctions ;
  • la charge de véhicules électriques (VE) pendant des heures économiques ;
  • le suivi et l’optimisation de l’injection de production solaire en privilégiant l’autoconsommation pour les usagers avec des contrats de revente de surplus.

Puisque les modules ERL ont la capacité d'optimiser les consommations à l'instant T, on imagine qu'ils seront démocratisés si la tarification dynamique (tarification au pas horaire) revoit le jour en France.

Comment fonctionne l’Émetteur Radio Linky ?

Un ERL est un dispositif de lecture et de transmission des données captées par le Linky de son logement.

Le module ou clé ERL se branche directement sur le port de télé-information (TIC) situé en bas à droite du compteur et peut communiquer les données recueillies à plusieurs types d’interfaces (écran de monitoring, box domotique, application mobile, borne de recharge, tableau de bord sur ordinateur, etc.).

La transmission des données par le module ERL emprunte un protocole de communication international ouvert et sécurisé par ondes radio (zigbee et KNX), alors que le compteur communicant utilise le protocole CPL (courant porteur de ligne). Son installation permet l'analyse et l’optimisation de la consommation d’électricité. Si l’achat d’un module ERL Linky n’est pas une obligation, à l’usage, le module doit accompagner les utilisateurs à faire des économies d’énergie.

Quel module ERL acheter ?

Le choix du module pour son logement dépend de l'utilisation souhaitée. Les clients qui veulent simplement accéder à leur consommation en temps réel, pour pouvoir l'ajuster, opteront pour un module ERL classique, généralement proposé par les fournisseurs, Ecojoko, ou Chameleon Technology.

Au contraire, ceux qui souhaitent accéder à un outil de pilotage plus performant (par exemple pour éteindre ou rallumer des appareils, pour gérer la charge du véhicule électrique ou encore optimiser l'autoconsommation), devront opter pour un modèle plus précis, comme celui proposé par Monabee.

La majorité des modules ERL proposée par les fournisseurs d'énergie n'est disponible que pour les bénéficiaires du chèque énergie. Ils ont d'ailleurs été mis en place pour répondre au décret 2001-601, obligeant les fournisseurs à proposer une solution aux consommateurs en situation de précarité énergétique pour visualiser et gérer leur consommation d’énergie.

Combien coûte un module ERL ?

Le prix d’un module ERL dépend de l’usage réservé au dispositif : suivi de consommation d’électricité en temps réel, délestage électrique, gestionnaire d’énergie, suivi de production solaire, solution domotique, etc. Plus les capacités du module sont élevées, plus son prix augmente.

Modèles et prix des ERL proposés par les fournisseurs

Modules ERL Linky proposés par les fournisseurs
Marque / fournisseur d’énergie et leur module ERL LinkyPrix de vente en € TTCCaractéristiques
  • 2 €/mois
  • Disponible pour tous
  • Récupération des données du mode standard et historique de la prise TIC
  • Suivi en temps réel de la consommation d’électricité en € et en kWh
  • Suivi de la répartition de consommation entre les différents appareils électriques
  • Notification de consommations anormales
  • Visualisation sur application mobile TotalEnergies
  • Gratuit pour les bénéficiaires du chèque énergie
  • Indisponible hors chèque énergie
  • Récupération des données du mode standard et historique de la prise TIC
  • Suivi en temps réel de la consommation d’électricité en € et en kWh
  • Identification des appareils en veille
  • Historique de consommation
  • Prévisions de consommation
  • Gratuit pour les bénéficiaires du chèque énergie
  • Indisponible hors chèque énergie
  • Récupération des données du mode standard et historique de la prise TIC
  • Suivi en temps réel de la consommation d’électricité en € et en kWh
  • Historique de consommation
  • Prévisions de consommation
  • 2,99 €/mois
  • Disponible pour tous
  • Récupération des données du mode standard et historique de la prise TIC
  • Suivi en temps réel de la consommation d’électricité en € et en kWh
  • Prévisions de consommation en € et en kWh
  • Estimation de la consommation d’électricité de chaque appareil du logement
  • Gratuit pour les bénéficiaires du chèque énergie
  • Indisponible hors chèque énergie
  • Visualiser sa consommation sur la dernière heure
  • Ajuster ses consommations sur des périodes de temps
  • Gratuit pour les bénéficiaires du chèque énergie
  • Indisponible hors chèque énergie
  • La puissance instantanée du compteur
  • Les puissances moyenne et maximale sur différentes périodes de temps
  • La consommation sur la dernière heure
  • Le cumul des consommations sur différentes périodes de temps

Liste des fournisseurs exhaustive en janvier 2025.

Modèles et prix des ERL proposés sur le marché

Modules ERL Linky proposés sur le marché
Marque / fournisseur d’énergie et leur module ERL LinkyPrix de vente en € TTCCaractéristiques
Ecojoko



169 €
  • Il mesure la température de la pièce dans laquelle il est placé pour vous aider à mieux chauffer;
  • Il mesure le taux d’humidité de votre logement pour un intérieur plus confortable ;
  • Il indique en pourcentage les économies sur les 7 derniers jours par rapport à votre consommation de référence.
  • Il indique en temps réel la puissance consommée en Watts.
  • Il donne des précisions sur les économies réalisées ou encore la consommation en cours sur les 7 derniers jours.
ZLinky_TIC de Lixee75 €Il permet de mesurer la consommation électrique des bâtiments équipés d’un compteur Linky
ERL Ubiant69 €Il permet de mesurer la consommation électrique des bâtiments équipés d’un compteur Linky
ChameleonSur devisIl permet de mesurer la consommation électrique des bâtiments équipés d’un compteur Linky
MonabeeSur devisPour le pilotage de l'autoconsommation
VoltalisGratuit, pour les logements chauffés à l'électricité Il permet le délestage des équipements en cours d'utilisation afin d'optimiser l'utilisation du réseau

Liste exhaustive en janvier 2025.

linky ready

Les récepteurs ERL doivent porter le marquage Linky Ready pour une compatibilité optimale avec le compteur. Ainsi, Enedis les teste sur la réception d’informations et leur traitement, notamment sur la sécurité et les risques de perturbations sur le compteur.

Certains Linky incompatibles avec la technologie des ERLs

Sur les compteurs Linky ISKRA installés entre 2009 et 2010 à Lyon et à Tours, la prise TIC est existante, mais n'est pas compatible avec les ERLs.

Comment activer une clé ERL sur Linky ?

Notez qu’il est possible d’installer jusqu’à 2 ERLs sur la même prise TIC.

1. Activer le mode Standard de son Linky

Il est nécessaire de contacter son fournisseur d’énergie pour activer le mode « standard » de la prise TIC. Les données transmises sont en mode standard ou historique. Par défaut, le mode historique (index de conso, puissance de compteur et puissance instantanée) est activé sur la prise TIC. En mode standard, la prise TIC permet de gérer jusqu'à 8 contacts numériques (également appelés relais virtuels), ce qui correspond au nombre maximal d'appareils pouvant être délestés à distance en réponse à un signal reçu via l'ERL.

2. Brancher l’ERL à son compteur

Pour commencer, retirer le capot vert du compteur. En cas de scellé, il est obligatoire de contacter Enedis.

Le branchement du boîtier ERL doit se faire à l’emplacement de la sortie TIC de Linky, située soit sur la partie en bas à droite (monophasé) ou sur la partie haute (compteur triphasé). La sortie de télé-information du compteur Linky est un port à 3 branches servant au branchement d’un appareil additionnel de mesure de la consommation d’énergie d’un logement. Ainsi, elle permet le transfert de données de consommation vers le module ERL.

Ensuite, l’étape du branchement consiste à enficher le module ERL directement sur les 3 bornes de la sortie TIC (bornes I1/I2/A) : appuyer sur le bouton poussoir surmontant la prise TIC en même temps que l’installation de l’émetteur radio Linky.

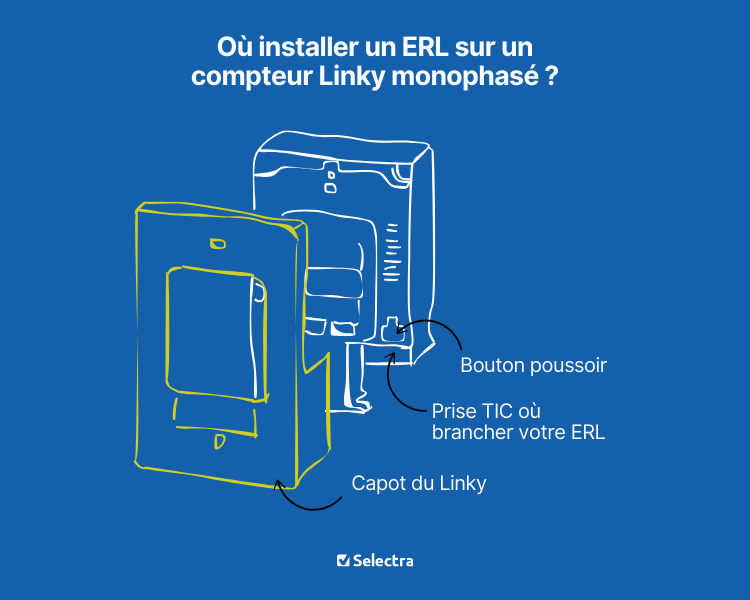

Module ERL monophase

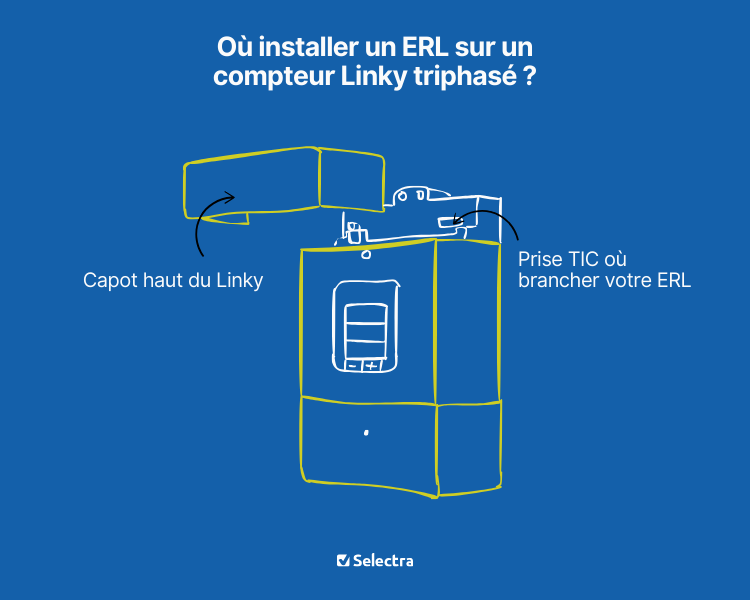

Module ERL triphase



Certains modèles de compteurs ne disposent pas de fiches

Dans ce cas, il faut connecter l'ERL avec des câbles préalablement dénudés, entre 0.4 et 1.4 mm (0.12 à 1.5 mm2), pour une tension jusqu'à 250 V AC max en 4A (cas plus rares).

3. Paramétrer l’interface utilisateur

La lecture des données de consommation ainsi que leur visualisation sous forme de graphiques peut se faire au moyen d’un écran déporté, d’une application sur mobile/tablette ou d’un tableau de bord sur ordinateur.

Les solutions propriétaires disposent de leur propre application ou logiciel d’intégration telles que TotalEnergies ou Ekwateur, Enercoop, EDF, etc. Cependant, pour les solutions open source, l’intégration des données peut se faire via un logiciel type Home Assistant ou Jeedom pour piloter l’ERL sur Linky. Selon les modèles, il sera nécessaire d’indiquer les paramètres du Wifi ou du réseau local.

Ensuite, le clignotement des LED sur la face avant de l’ERL doit passer du rouge au vert en général : Bravo ! L’appairage entre l’émetteur et l’interface utilisateur est effectif.

4. Synchroniser les appareils domotiques avec le module ERL

Une fois branché, l’ERL permet de recueillir tout un ensemble d’informations sur les appareils électriques du logement à condition de les munir d’une prise connectée.

Selon le modèle d’ERL, il vous est possible d’agir sur leur mise en marche pour optimiser leur consommation d’énergie. Le relais TIC du module ERL permet de les piloter à distance. Le paramétrage se fait à distance via le Wifi en suivant les étapes de configuration de l’émetteur radio.

Synchronisation module ERL et Linky : quel est l’impact d’une mise à jour de compteur ?

Normalement, une mise à jour de compteur n’a pas d’effet sur les éléments additionnels auxquels il est raccordé.

Cependant, il peut arriver qu'une coupure dans la synchronisation des données ait lieu sur l’ERL. Dans ce cas, la LED sur la face avant ne s’allume pas. Il convient alors de débrancher le module (pensez au bouton poussoir) et de le rebrancher après quelques minutes.

D’autre part, il convient de contrôler les informations réceptionnées par le module ERL en cas de mise à jour de compteur en notant la date des dernières données. À la moindre anomalie, contactez votre fournisseur d’énergie pour faire basculer de nouveau le mode « historique » au mode « standard ».
