Le branchement du panneau solaire est la dernière étape avant la mise en route de votre installation photovoltaïque. Les experts Selectra vous présentent toutes les étapes du branchement du panneau solaire avec ou sans batterie, en série ou en parallèle, jusqu’à votre compteur électrique !
Branchement d'un panneau solaire : les étapes à suivre
Le branchement d’un panneau solaire intervient après la fixation du panneau solaire au sol, sur une façade ou sur votre toit.
1️⃣ Tirer les câbles DC vers l’onduleur
Utilisez des câbles solaires 4 ou 6 mm² spécial UV pour brancher vos panneaux solaires à l’onduleur de panneau solaire . Insérez-les dans une gaine ICTA ou une goulotte, pour les isoler.
Installez un sectionneur DC pour couper vos panneaux solaires en cas d’intervention ou d’opération de maintenance.
2️⃣ Raccorder les panneaux solaire à l’onduleur
Repérez les câbles rouges et noirs des panneaux solaires. Branchez le câble rouge sur la borne PV + de l’onduleur et le câble noir sur la borne PV -.
⚠️ ATTENTION Respecter la polarité est essentiel pour éviter d’endommager l’onduleur.
Si vous avez une installation photovoltaïque avec des micros-onduleurs, vous n’avez rien à faire car ils sont déjà installés sous le panneau solaire.
3️⃣ Installer le coffret de protection AC (courant alternatif)
Vous devez placer le coffret de protection AC entre l’onduleur et votre tableau électrique.
Installez :
- un disjoncteur dédié dans votre tableau électrique (16 A ou 20 A selon la puissance de l’installation)
- un différentiel 30 mA type A
- un parafoudre AC selon notice du fabricant
4️⃣ Raccorder le coffret de protection AC au tableau électrique
Choisissez une section de câble adaptée à la puissance de votre installation :
- ≤ 6 kWc : câble 6 mm²
- > 6 kWC : câble 10 mm²
Raccordez les câbles AC de l’onduleur (ou micro onduleurs) au tableau électrique :
- Phase (L) au disjoncteur dédié
- Neutre (N) au bornier neutre
- Terre au bornier terre
4️⃣ Faire la mise à la terre
Vos panneaux solaires et l’onduleur doivent être reliés à la terre (câble de couleur jaune et vert). Vous devez respecter la norme NF C15-100 et le guide UTE C15-712 pour que votre installation soit conforme.
🤔 Peut-on faire le branchement de panneau solaire soi-même ?
Oui, vous pouvez connecter vos panneaux solaires vous-même, si vous aimez bricoler et que vous avez des connaissances en électricité. Toutefois, sachez qu’en cas d’erreur dans le branchement de vos panneaux solaires, vous risquez de ne pas pouvoir faire appliquer les garanties des équipements ! Si vos compétences sont limitées dans ce domaine, faites appel à un professionnel certifié.

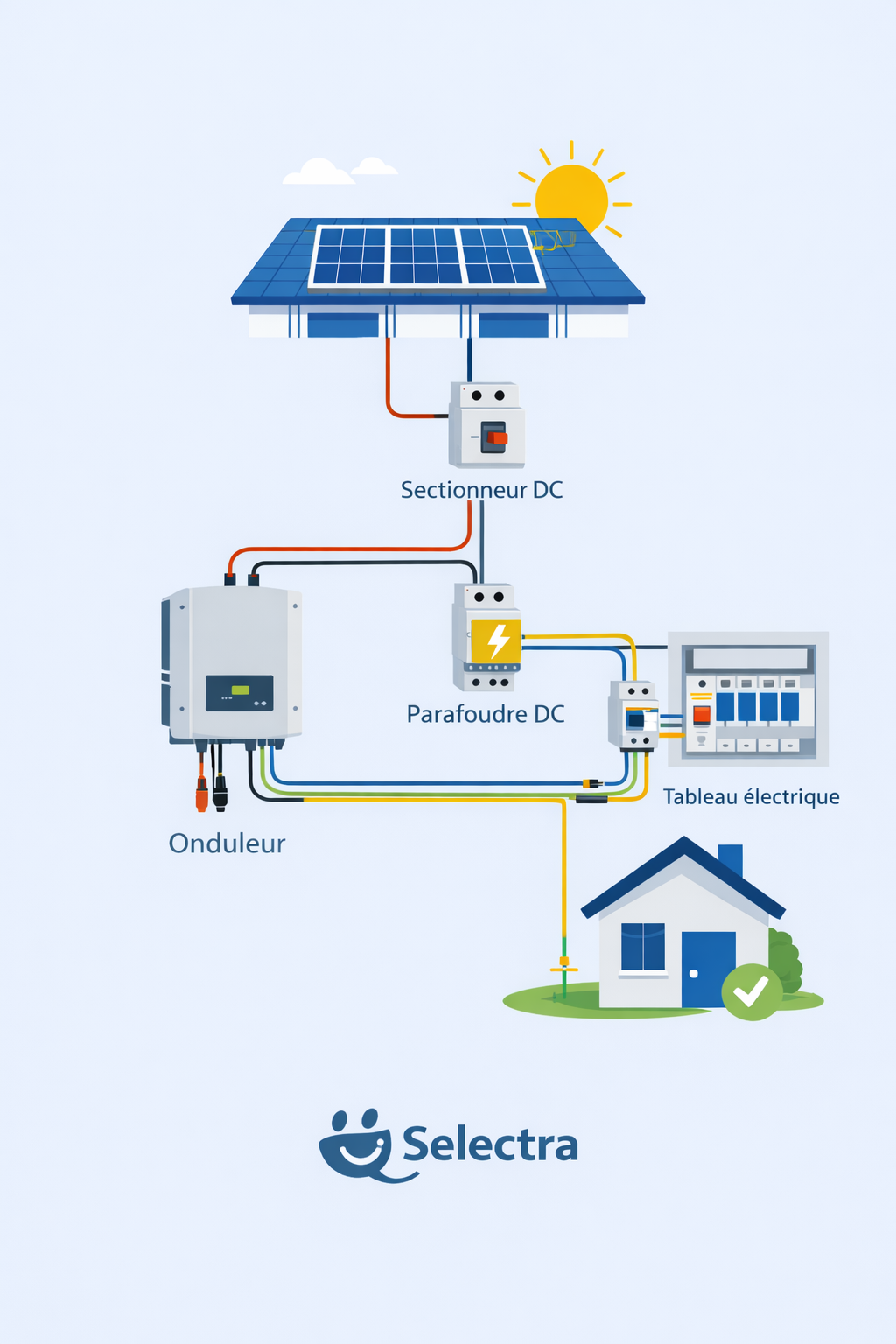

Branchement panneau solaire : schéma explicatif
Voici un schéma de branchement de panneau solaire :
Schéma branchement panneau solaire
🔌 Et le branchement d'un panneau plug and play c'est pareil ?
❌ Non, le branchement d’un panneau solaire plug and play est simple et rapide ! Vous branchez le kit solaire plug and play directement sur une prise électrique 230V. Le système est pré-câblé et intègre tout (protection AC, onduleur et mise à la terre) comme le système Sunology !
☀️ Un kit solaire Sunology s'installe en 2 min !
Commandez, branchez, produisez grâce à Sunology
☀️ Un kit solaire Sunology s'installe en 2 min !
Commandez, branchez, produisez grâce à Sunology
Branchement de panneau solaire en série vs en parallèle
Le choix du branchement du panneau solaire en série ou en parallèle dépend de votre installation :
| Type de branchement | Branchement panneau solaire en série | Branchement panneau solaire en parallèle |
|---|---|---|
| Dans quels cas ? | Installation avec onduleur Panneaux solaires avec même exposition Pour limiter les pertes sur les câbles longs (10 à 20 m) ➡️ La majorité des installations sont branchées en série. | Systèmes 12V et 24V (van, camping car, etc.) Panneaux avec orientations différentes |
Le branchement en série
Avant de commencer, assurez-vous d’avoir tous les éléments suivants :
| Matériels et équipements |
|
|---|
CONSEIL
Travaillez toujours avec des panneaux solaires à l’ombre pour éviter qu’ils produisent du courant pendant la manipulation.
Voici les étapes pour effectuer un branchement de panneaux solaires en série :
1️⃣ Étape 1 : Relier les panneaux solaires entre eux
Repérez les connecteurs MC4 mâle (−) et femelle (+) sur vos panneaux solaires. Prenez le connecteur + (femelle) du premier panneau et branchez-le au connecteur − (mâle) du panneau suivant. Répétez l’opération pour tous les panneaux de la chaîne.
Schéma du branchement de panneaux solaires en série :
Panneau 1 (+) → (−) Panneau 2 (+) → (−) Panneau 3 (+) → (−) ...
⚠️ Risque du branchement de panneau solaire en série :
Attention, en cas d’inversion de polarité, vous risquez de :
- provoquer un arc électrique
- faire disjoncter votre installation électrique
- provoquer une panne de l’onduleur
Vérifiez avec un multimètre que la tension mesurée correspond à la somme des panneaux.
2️⃣ Étape 2 : Relier la chaîne de panneaux à votre onduleur
Prenez le connecteur + de la chaîne et branchez-le sur la borne PV+ de l’onduleur. Idem avec le connecteur - sur la borne PV−.
Vérifiez la tension maximale admissible de votre matériel.
📌 Exemple : si votre onduleur accepte 500 V max, ne dépassez pas 450 V pour conserver une marge de sécurité.
⚠️ Risque de surtension
Attention, un excès de tension peut détruire instantanément un onduleur. Lorsque vous avez terminé la connexion des panneaux solaires en série, mesurez la tension à vide (Voc) avec un multimètre, et comparez-la aux valeurs indiquées sur la fiche technique.
Le branchement en parallèle
Avant de commencer, assurez-vous d’avoir tous les équipements suivants :
| Matériels et équipements |
|
|---|
Voici les étapes pour faire votre branchement de panneaux solaires en parallèle :
1️⃣ Étape 1 : Identifier et brancher les connecteurs de chaque panneau
Repérez les connecteurs MC4 mâle (−) et femelle (+) sur vos panneaux solaires. Prenez les connecteurs + de chaque panneau et utilisez un connecteur MC4 Y (double +) pour les brancher ensemble. Faites la même chose avec les connecteurs − et un connecteur MC4 Y (double −).
Schéma d’un branchement de panneaux solaires en parallèle :
Panneau 1 (+) \
→ Connecteur Y → Sortie +
Panneau 2 (+) /
Panneau 1 (−) \
→ Connecteur Y → Sortie −
Panneau 2 (−) /
⚠️ Risque : intensité trop élevée
L’intensité totale doit correspondre à la somme des intensités de chaque panneau. Vous devez donc vérifier que la section (mm²) des câbles supporte cette intensité et que les connecteurs MC4 sont certifiés pour ce courant.
2️⃣ Étape 2 : Relier la sortie à votre onduleur
Prenez la sortie + du connecteur Y et branchez-la sur la borne PV+ de l’onduleur. Idem avec la sortie − et la borne PV−.
👉 Vérifiez que la tension reste dans la plage acceptée par votre matériel (normalement identique à celle d’un seul panneau).
3️⃣ Étape 3 : Vérifier le fonctionnement
Une fois le montage du panneau solaire terminé :
- Mesurez la tension : elle doit être identique à la tension d’un seul panneau solaire.
- Mesurez l’intensité : elle doit correspondre à la somme de de l’intensité des panneaux.
🔌 Et le raccordement de son panneau solaire ? C'est en série ou en parallèle ?
Le raccordement et le branchement du panneau solaire sont deux choses différentes !
Le branchement du panneau solaire consiste à connecter vos panneaux solaires à votre installation électrique. Tandis que le raccordement correspond à l’intervention d’Enedis pour relier une maison au réseau de distribution électrique national.
Branchement d'un panneau solaire sur batterie
Les étapes pour brancher un panneau solaire avec une batterie solaire :
1️⃣ Tirer les câbles DC vers l’onduleur hybride
Branchez vos panneaux solaires à l’onduleur hybride avec des câbles solaires 4 ou 6 mm² spécial UV. Insérez-les dans une gaine ICTA ou une goulotte pour les protéger.
Vous devez installer un sectionneur DC, qui permettra de couper vos panneaux solaires en cas d’intervention ou d’opération de maintenance.
2️⃣ Raccorder les panneaux solaires à l’onduleur hybride
Branchez les câbles des panneaux solaires : câble rouge sur la borne PV + de l’onduleur hybride et le câble noir sur la borne PV -.
3️⃣ Installer la batterie solaire et ses protections
Vous devez installer un disjoncteur entre la batterie solaire et l’onduleur. Utilisez des câbles de section adaptée à la puissance de la batterie (souvent entre 16 mm² et 50 mm² selon le modèle).
4️⃣ Raccorder la batterie à l’onduleur hybride
Repérez les bornes BAT + et BAT - sur l’onduleur pour brancher :
- le câble positif de la batterie sur la borne BAT +
- le câble négatif sur la borne BAT -
- la terre de la batterie sur le bornier terre
⚠️ Vérifiez soigneusement la polarité avant la mise sous tension. Inverser les pôles peut endommager la batterie solaire et l’onduleur hybride !
5️⃣ Installer le coffret de protection AC (courant alternatif)
Placez le coffret de protection AC entre l’onduleur hybride et votre tableau électrique.
Installez :
- un disjoncteur dédié dans votre tableau électrique (16 A ou 20 A selon la puissance de l’installation)
- un différentiel 30 mA type A
- un parafoudre AC selon la notice du fabricant
6️⃣ Raccorder l’onduleur hybride au tableau électrique
Choisissez une section de câble adaptée à la puissance de votre installation :
- ≤ 6 kWc : câble 6 mm²
- > 6 kWC : câble 10 mm²
Raccordez les câbles AC de l’onduleur hybride à votre tableau électrique :
- Phase (L) au disjoncteur dédié
- Neutre (N) au bornier neutre
- Terre au bornier terre
7️⃣ Faire la mise à la terre
Vos panneaux solaires, l’onduleur hybride et la batterie doivent être reliés à la terre (câble jaune et vert). La mise à la terre est indispensable pour assurer la sécurité de l’installation, éviter les surtension, l’électrocution et respecter les normes électriques en vigueur.

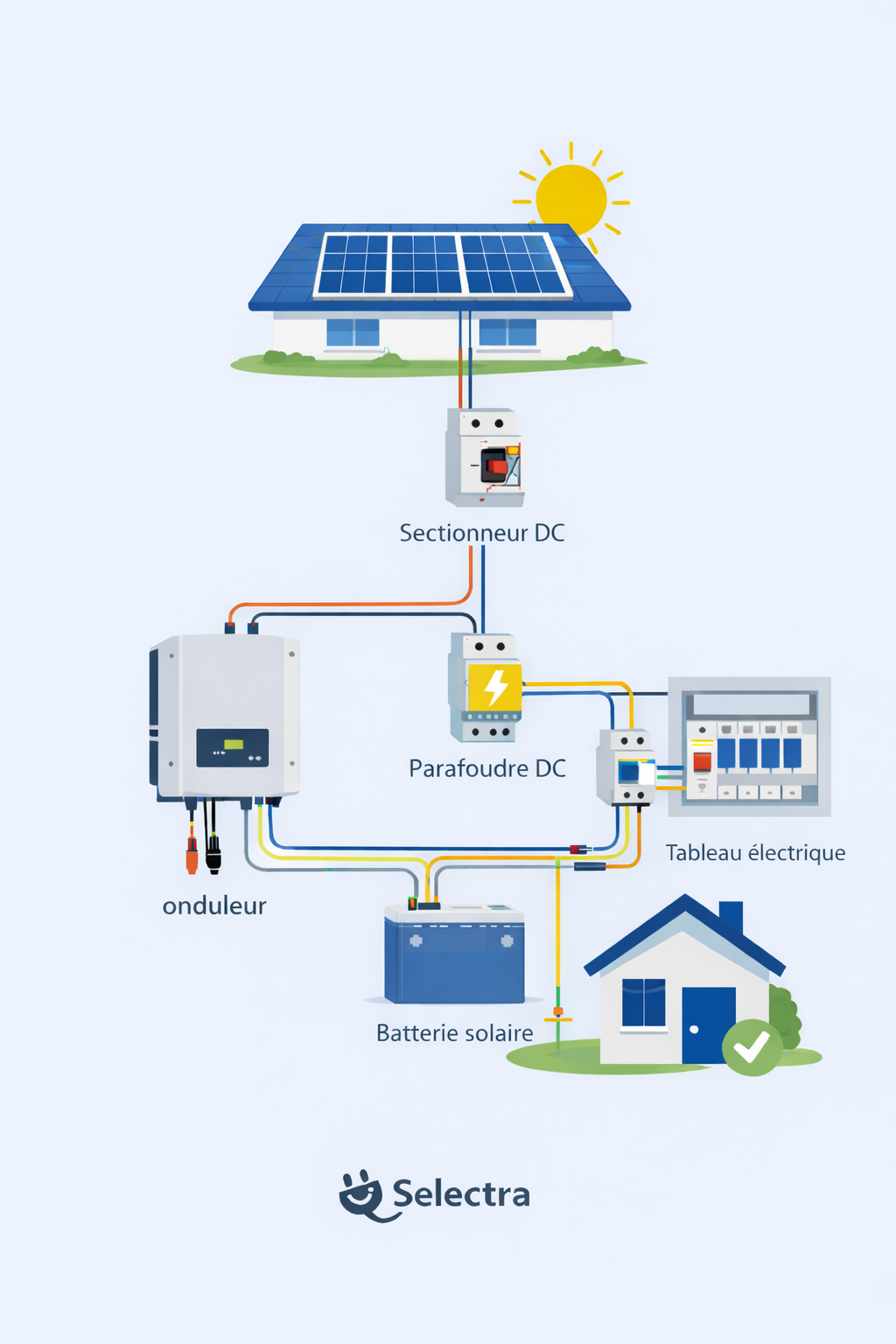

Schéma du branchement d'un panneau solaire sur batterie
Voici le schéma de branchement d’un panneau solaire sur batterie :
Schéma branchement panneau solaire avec batterie

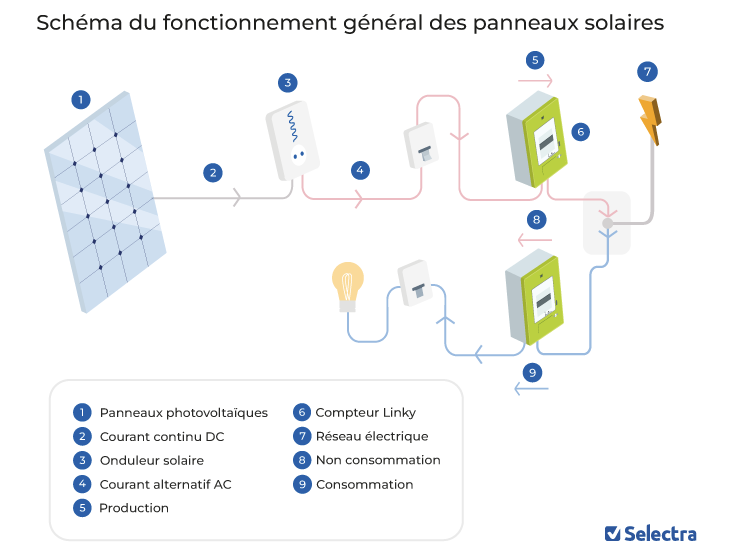

Brancher son panneau solaire à son compteur Linky
Le branchement du panneau solaire au compteur Linky est automatique.
Si vous avez suivi toutes les étapes de branchement du panneau solaire, alors vous n’avez rien à faire. Pourquoi ? Le panneau solaire est branché à l’onduleur qui est relié à votre tableau électrique, lui-même raccordé au compteur électrique Linky.
Le compteur Linky détecte automatiquement la quantité d’énergie solaire non consommée (et redirigée vers le réseau de distribution) et la quantité d’énergie solaire autoconsommée.
Schéma branchement panneau solaire avec Linky
