Installation chauffe-eau thermodynamique : schéma, branchement et évacuation
Une fois que vous avez choisi le lieu d’installation de votre chauffe-eau thermodynamique, vous devez procéder au branchement électrique et au raccordement à l’eau, nécessaire à son alimentation. Selon votre type de chauffe-eau thermodynamique, sur : air ambiant, air extérieur ou air extrait, vous devez également installer une évacuation de l’air froid du chauffe-eau thermodynamique. Consultez les schémas de chauffe-eau thermodynamique pour mieux comprendre les différents fonctionnements !
Installer un chauffe-eau dans le cadre d'une rénovation d'ampleur
💡 Schéma d'installation d'un chauffe-eau thermodynamique
Le schéma d’installation du chauffe-eau thermodynamique varie en fonction de la provenance de la source d’énergie : air ambiant, air extérieur ou air extrait… La source d’énergie conditionne aussi l’évacuation de l’air froid du chauffe-eau thermodynamique !

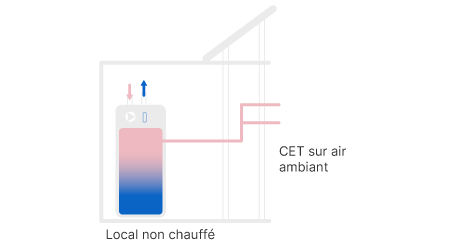

Schéma d'un chauffe-eau thermodynamique sur air ambiant
Le schéma d’installation du chauffe-eau thermodynamique sur air ambiant est le plus simple à comprendre.
Votre ballon thermodynamique est installé dans une pièce non chauffée. Grâce à une mini pompe à chaleur intégrée, le chauffe-eau thermodynamique (CET) capte les calories de l’air ambiant et les transforment en chaleur pour chauffer l’eau contenue dans la cuve. Une fois l’eau chauffée, l’air devient frais et est expulsé dans la pièce par le conduit d’évacuation de l’air froid du chauffe-eau thermodynamique.
💡Bon à savoir
Si vous installez un CET sur air ambiant dans une pièce chauffée, vous perdez tous les bénéfices du chauffe-eau thermodynamique ! Ce serait comme alimenter votre chauffe-eau thermodynamique avec votre chauffage… Tout l’intérêt de cet équipement est d’utiliser une énergie renouvelable : l’air, pour réduire votre facture d’énergie.
Schéma d'un chauffe-eau thermodynamique sur air extérieur
Sur le schéma du chauffe-eau thermodynamique (CET) sur air extérieur, vous pouvez voir qu’il existe 2 types d’installations :

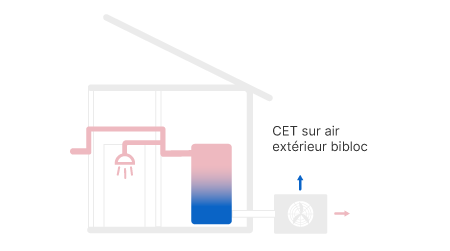

1️⃣ Le schéma du CET sur air extérieur bi-bloc
Le CET est installé dans une pièce de votre habitation et il est relié à une pompe à chaleur indépendante, installée à l’extérieur de la maison. On parle aussi d’installation de chauffe-eau thermodynamique split.
La pompe à chaleur aspire l’air extérieur et capte les calories pour chauffer l’eau du ballon thermodynamique. Une fois le cycle de chauffe terminé, elle se charge également d’expulser l’air frais vers l’extérieur.

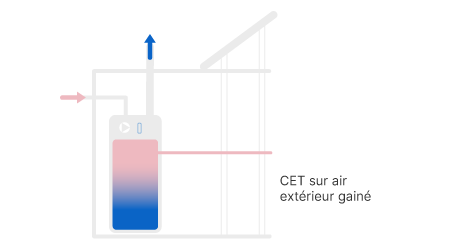

2️⃣ Le schéma du CET sur air extérieur gainé
L’installation du chauffe-eau thermodynamique sur air extérieur gainé implique d’aménager une entrée et une sortie d’air pour alimenter le ballon thermodynamique. C’est une pompe à chaleur intégrée au ballon thermodynamique qui chauffe l’eau à partir des calories de l’air extérieur. Enfin, l’évacuation de l’air froid du chauffe-eau thermodynamique se fait vers l’extérieur, par une gaine dans le mur ou par le toit.

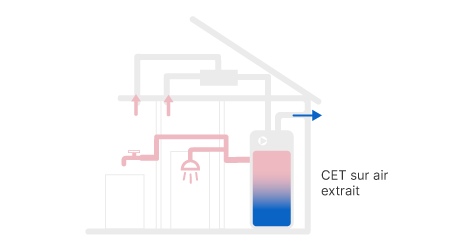

Schéma d'un chauffe-eau thermodynamique sur air extrait
Si le fonctionnement du chauffe-eau thermodynamique sur air extrait vous paraît plus complexe… Examinez le schéma du chauffe-eau thermodynamique sur air extrait quelques instants !
Vous pouvez voir que le CET sur air extrait capte l’air de votre logement grâce à la ventilation mécanique contrôlée (VMC) !
Le rôle de la VMC est de capter l’air vicié pour le rejeter et le remplacer par de l’air propre et renouvelé. Plutôt que d'expulser l’air vicié à l’extérieur du logement, vous pouvez brancher votre CET sur le circuit de la VMC. Le chauffe-eau thermodynamique sur air extrait récupère l’air vicié qu’il transforme en chaleur pour produire l’eau chaude sanitaire pour votre logement ! Enfin, la sortie d’air du ballon thermodynamique se fait à l’extérieur du logement via une gaine.
📋 Les étapes d'installation d'un chauffe-eau thermodynamique
Quel que soit le type de chauffe-eau thermodynamique choisi, vous devez effectuer un branchement électrique et un raccordement à l’eau du chauffe-eau. Ces étapes sont nécessaires à la mise en service de votre ballon thermodynamique.
Branchement électrique et raccordement à l'eau
Une fois la cuve installée dans son local, vous devez faire les raccordements du ballon thermodynamique à l’eau et les branchements électriques du chauffe-eau thermodynamique.
1️⃣ Le raccordement à l’eau
Votre cuve dispose de 2 tuyaux :
- le tuyau de raccordement du chauffe-eau thermodynamique : il doit être relié à un robinet pour alimenter votre ballon en eau froide. C’est grâce à ce raccordement que la cuve pourra se remplir d’eau.
- le tuyau d’évacuation du chauffe-eau thermodynamique : votre cuve doit être reliée à un tuyau d’eau chaude pour alimenter les points d’eau de votre habitation : cuisine, salle de bain, toilettes, etc.
2️⃣ Le branchement électrique du chauffe-eau thermodynamique
Côté électricité, le branchement de l’alimentation du chauffe-eau thermodynamique se fait par une prise secteur. En complément, pour que le branchement du chauffe-eau thermodynamique soit complet et aux normes, pensez à installer un disjoncteur de chauffe-eau dédié sur votre tableau électrique. Pour un chauffe-eau thermodynamique jusqu’à 2 000 watts, optez pour un disjoncteur 16 A, au-delà, préférez un disjoncteur 20 A. Il permet de protéger votre équipement en cas de surcharge ou de surtension.
En cas de doute, consultez la notice et le schéma d’installation du chauffe-eau thermodynamique pour vérifier les instructions de branchement et de raccordement du CET !
💡 Le saviez-vous ?
Le chauffe-eau thermodynamique a besoin d’un appoint en électricité. La résistance électrique du chauffe-eau thermodynamique s’active en dehors des intervalles suivants :
- air extrait : entre + 15 °C et + 35 °C
- air ambiant : entre + 5 °C et + 35 °C
- air extérieur : entre - 5 °C et + 35 °C
L’appoint en électricité est donc essentiel pour soutenir la production d’eau chaude sanitaire lorsque l’air est trop chaud ou trop froid. Sachez que le branchement électrique du chauffe-eau thermodynamique est également indispensable pour : régler le thermostat du chauffe-eau, indiquer la consigne de température au ballon d’eau chaude (entre 50 °C et 60 °C) ou encore choisir le mode : auto, boost, éco, voyage, ou manuel !
La mise en service de votre CET
La mise en service du chauffe-eau thermodynamique consiste à :
- Brancher le chauffe-eau thermodynamique.
- Ouvrir l’arrivée d’eau froide.
La mise en service intervient après avoir fait le branchement et le raccordement du ballon thermodynamique. Cette dernière étape a pour objectif de vérifier les éventuelles fuites ou dysfonctionnements.
Contrôlez le groupe de sécurité du chauffe-eau et les différents raccords pour voir s’il y a des gouttes. N’hésitez pas à passer un chiffon ou vos doigts sur les tuyaux pour relever des traces d’eau. Les fuites peuvent être peu visibles !
Laisser passer un peu de temps pour chauffer l’eau de votre chauffe-eau : comptez environ 3h45 pour un chauffe-eau de 200 L d’une puissance de 2 500 watts. Vérifiez que le disjoncteur du chauffe-eau n’ait pas sauté. Rendez-vous dans les pièces avec un point d’eau chaude pour tester la température de l’eau.
🔎 Où faut-il installer un chauffe-eau thermodynamique ?
Le chauffe-eau thermodynamique doit être installé dans une pièce de 10 m² minimum avec un volume d’air de 20 m3 minimum.
Pour le chauffe-eau thermodynamique sur air ambiant, il est recommandé de choisir un local non chauffé mais hors gel comme un garage, une cave ou une buanderie. La buanderie est le lieu idéal car le CET peut récupérer l’air chaud rejeté par votre sèche-linge !
Les autres types d’installation de chauffe-eau thermodynamique : sur air extérieur ou sur air extrait, peuvent être installés n’importe où, même dans une pièce chauffée. En revanche, vous serez contraint, respectivement, par la pompe à chaleur ou par la VMC. Vous devrez veiller à ce que la cuve ne soit pas trop éloignée afin de procéder au raccordement du chauffe-eau thermodynamique !
Et quel que soit votre type de CET : choisissez, de préférence, un endroit éloigné des pièces de vie et des chambres pour limiter les nuisances sonores. En effet, le ventilateur du chauffe-eau thermodynamique peut être bruyant.
❓ FAQ : Vos questions sur l'installation d'un chauffe-eau thermodynamique
💰 Prix d'installation d'un chauffe-eau thermodynamique
Le prix de l’installation d’un chauffe-eau thermodynamique coûte entre 150 € et 300 €. Il varie en fonction du type de CET, de la complexité de l’installation, et du tarif horaire de l’artisan. Comptez en plus le prix du chauffe-eau thermodynamique qui se situe entre 1 500 € et 5 000 €.
👷♂️ Faut-il passer par un installateur ou est-il possible d'installer soi-même un CET ?
Il est possible d’installer vous-même votre chauffe-eau thermodynamique. L’opération peut être relativement simple, notamment si votre logement est déjà équipé pour faire les raccordements à l’eau et le branchement électrique du chauffe-eau thermodynamique.
Toutefois, vous n’êtes pas éligible aux aides pour l’achat d’un chauffe-eau thermodynamique ! C’est pourquoi il est intéressant de faire appel à un installateur professionnel qualifié RGE car vous bénéficiez d’une aide comme MaPrimeRénov’ (pouvant atteindre jusqu’à 1 200 €) et du taux de TVA réduit à 5,5 %. Cela vous assure en plus d’avoir une installation aux normes !
