Installation d'un chauffe-eau : Schéma d'installation et étapes

Mis à jour le
min de lecture

Installer un chauffe-eau implique des raccordements précis selon le modèle choisi : eau, électricité, évacuation, ventilation, etc... Électrique, gaz, solaire ou thermodynamique : voici les schémas et règles à suivre, les erreurs à éviter, et les prix à prévoir avec ou sans artisan. Comptez de 350 à plus de 6 000 € selon le type de chauffe-eau et la complexité de l’installation.

🧰 Le guide d'installation d'un chauffe-eau en fonction de son combustible : schéma et branchements

L'installation d'un chauffe-eau varie selon le type : électrique, gaz, solaire ou thermodynamique. Pour chaque système, un raccordement à l'eau, aux eaux usées et, si nécessaire, une ventilation spécifique sont essentiels. Les chauffe-eaux électriques sont les plus simples à poser, tandis que ceux à gaz, thermodynamique et solaires nécessitent des travaux plus techniques. Explications. 👇

⚡ Installation d'un chauffe-eau électrique

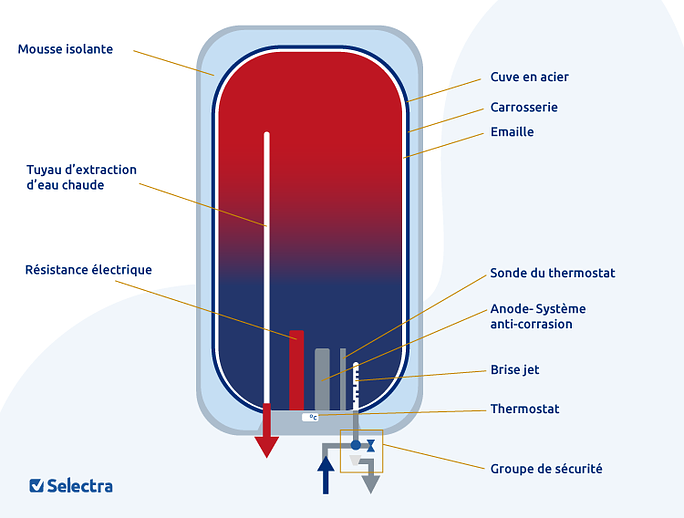

L’installation d’un chauffe-eau électrique est plus simple que l’installation d’un chauffe-eau au gaz ou solaire car il ne nécessite ni ventilation, ni évacuation de gaz, ni panneaux solaires à installer. Les principaux raccords lors de l’installation d’un chauffe-eau électrique sont le raccord électrique et celui aux eaux usées et l’eau courante.

alt

Pour installer un chauffe-eau électrique, il est conseillé de le placer à au moins 60 cm de toute source d’eau pour éviter les risques d'électrocution. L’installateur connecte ensuite le circuit électrique (boîtiers et bornes de protection), raccorde l’entrée d’eau froide et la sortie d’eau chaude, et installe un groupe de sécurité pour limiter la pression, ainsi qu’un siphon pour l’évacuation des eaux usées.👇

La pose d’un chauffe-eau électrique coûte en moyenne entre 350 et 1 500 € (installation seule).

Le chauffe-eau électrique instantané, quant à lui, s’installe près des robinets pour éviter les pertes de chaleur. Le chauffe-eau électrique instantané a besoin d’une bonne pression (≥ 2 bars) d’eau et d’une alimentation électrique sécurisée.

♨️ Spécificités d'installation d'un chauffe-eau thermodynamique

L’installation d’un chauffe-eau thermodynamique coûte en moyenne entre 2 000 et 6 000 € (installation seule) et est éligible à des aides à l’achat d’un chauffe-eau thermodynamique.

Nous vous recommandons de contacter un artisan Reconnu Garant de l’Environnement (RGE) pour l’installation de votre chauffe-eau thermodynamique

De manière générale, l'installation d’un chauffe-eau thermodynamique implique un branchement électrique, un raccord aux eaux usées et à l'eau courante mais également une ventilation adaptée.👇

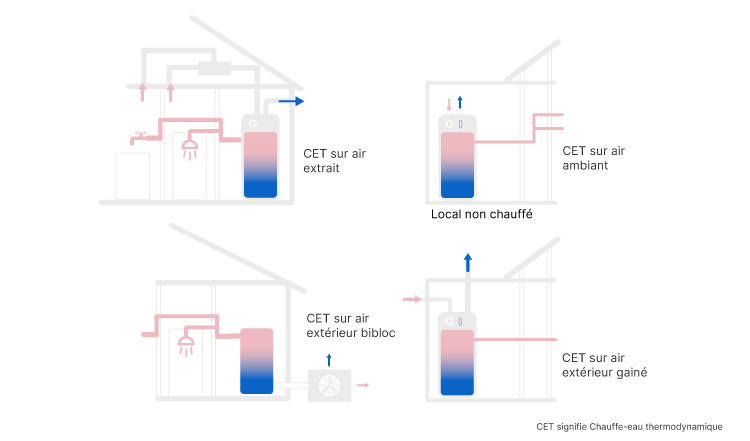

Schéma d'installation d'un chauffe-eau thermodynamique
Schéma d'installation d'un chauffe-eau thermodynamique

☀️ Installation d'un chauffe-eau solaire

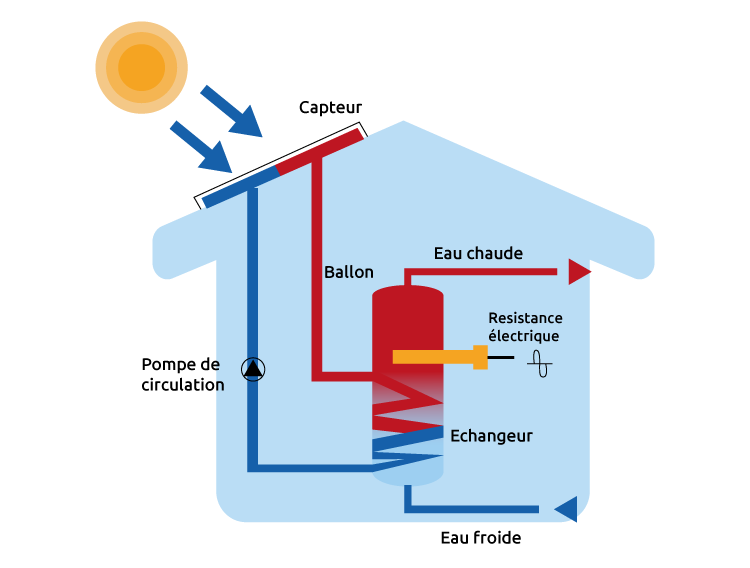

L’installation d’un chauffe-eau solaire est plus compliqué en raison des travaux conséquents qu’elle requiert. L'installation d'un chauffe-eau solaire implique la pose de 2 à 4 m² de capteurs solaires thermiques sur le toit, reliés en circuit fermé à l'arrivée d'eau de la maison. Selon le système, le ballon est soit placé en intérieur (thermosiphon), soit intégré directement aux capteurs (monobloc). Aucune ventilation n'est requise, car le système ne génère pas de combustion.

Afin de bénéficier d’aides pour l’achat d’un chauffe-eau solaire (comme MaPrimeRénov’ vous permettant d’obtenir jusqu’à 4 000€), le professionnel en charge de l’installation de votre chauffe-eau solaire doit être un artisan qualifié RGE.

alt

🌡️ Installation du chauffe-eau au gaz

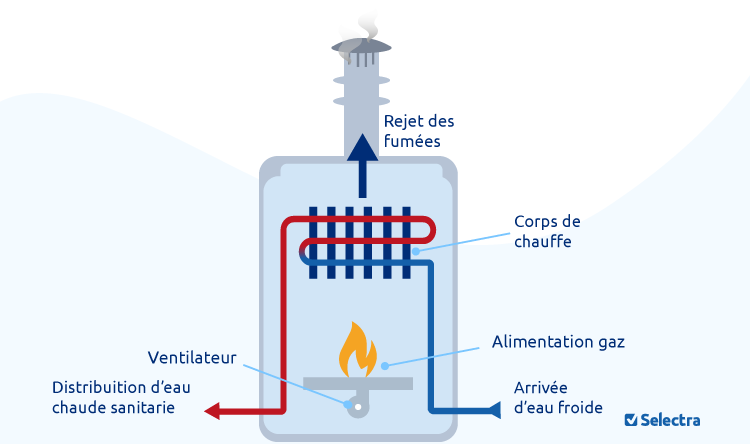

L’installation d’un chauffe-eau gaz nécessite beaucoup de précautions dues à l'utilisation du gaz. Voici les étapes d’une installation d’un chauffe-eau gaz :

  1. Un installateur certifié Qualigaz pose le chauffe-eau gaz dans une pièce ventilée (min. 15 m³)
  2. L’installateur raccorde le chauffe-eau gaz au gaz, à l’eau, et aux eaux usées.
  3. Une sortie ventouse est ajoutée pour l'évacuation des fumées de combustion.
  4. Pour finir, l’installateur vous délivre un certificat de conformité et un Passeport Technique Gaz (PTG) pour valider l’installation aux normes.
alt

📋 Quel type de chauffe-eau installer chez soi ?

Choisir le bon type de chauffe-eau à installer chez soi dépend de plusieurs critères :👇

  • L’énergie que vous allez exploiter (gaz, électricité, énergies renouvelables).

Le choix du chauffe-eau dépend de l’énergie disponible chez vous.

  • Électrique : Facile à installer, peu coûteux à l’achat, mais peut être énergivore.
  • Gaz : Chauffe rapidement et adapté aux gros besoins, mais nécessite un raccordement au gaz et une évacuation.
  • Énergies renouvelables (solaire, thermodynamique) : Écologiques et économiques à long terme, mais plus chers à l’installation et parfois contraignants à poser.
  • De l’espace disponible et des besoins en eau chaude (pour un petit espace et des petits besoins, préférez un chauffe-eau instantané contre un modèle à accumulation ou solaire pour une maison spacieuse).
  • De votre budget pour l’achat, l’installation et l’entretien du chauffe-eau (pour un modèle gaz, c’est obligatoire, il faut alors compter une centaine d’euros chaque an).
⭐Installation d’un chauffe-eau en bref
Type de chauffe-eauDimensionsInstallation
Chauffe-eau électrique
  • Modèle à accumulation : 50 x 60 x 80 à 180 cm. Capacité du ballon : 50 à 300 L.
  • Modèle instantané : 20 x 30 x 10 à 40 cm; Capacité du ballon : pas de réservoir d'ea
  • Installation simple, murale, verticale ou au sol à faire réaliser par un artisan RGE, électricien, plombier, chauffagiste…
  • Énergie utilisée : électricité.
  • Budget entretien : 90 € à 250 € (tous les 2 à 5 ans).
Chauffe-eau thermodynamique
  • Dimensions : environ 60 cm de diamètre et 160 à 200 cm de hauteur
  • Capacité du ballon : de 100 à 300 L
  • Installation simple, murale ou verticale à faire réaliser par un artisan RGE
  • Énergie utilisée : énergie renouvelable (l'air)
  • Budget entretien : 150 € à 250 € (tous les 2 ans)
Chauffe-eau solaire
  • Dimensions : panneaux solaires de 4 à 6 m²
  • Capacité du ballon : de 200 à 400 L
  • Installation plus intrusive (capteurs solaires thermiques placés sur le toit) à faire réaliser par un artisan RGE
  • Énergie utilisée : énergie renouvelable (soleil)
  • Budget entretien : 130 € à 300 € (tous les 2 à 5 ans)
Chauffe-eau gaz
  • Modèle à accumulation  : 50 x 60 x 80 à 180 cm
  • Capacité du ballon : de 50 à 150 L
  • Modèle instantanée : 30 x 50 x 20 cm
  • Capacité du ballon : pas de réservoir d'eau
  • Installation murale, verticale ou au sol à faire réaliser par un professionnel du gaz
  • Énergie utilisée : gaz
  • Budget entretien : 100 € à 200 €, par an, car obligatoire

Pour le montage d’un chauffe-eau, certaines règles de base restent communes à tous les chauffe-eaux à accumulation, comme l’obligation d'inclure un groupe de sécurité pour éviter les dangers d'explosion et de fuites en cas de surpression. Ce groupe de sécurité doit suivre les standards de la norme européenne NF EN 1487. Cette norme définit les critères et procédures de test, notamment en ce qui concerne la capacité de décharge de pression et l'étanchéité du groupe de sécurité.

Ensuite, il existe d'autres normes d’installation à prendre en fonction du type de chauffe-eau. Par exemple, l'installation d'un chauffe-eau gaz est soumise à des règles strictes en raison de l'utilisation de gaz.

Quelles sont les précautions qu'il faut utiliser pour placer un chauffe-eau à gaz dans une maison ?

Pour un chauffe-eau à gaz, l'installation est encadrée par la norme NF DTU 61.1, qui régule les installations de gaz en France. Cette norme préconise l’installation du chauffe-eau gaz dans une pièce ventilée afin d’éviter les risques de monoxyde de carbone.

Pour l’installation des autres chauffe-eau (électrique, thermodynamique, et solaire), les règles de sécurité concernent surtout le raccordement électrique, afin d’éviter tout risque d'électrocution. C’est la norme NF C 15-100, qui définit de strictes règles pour le branchement électrique d’un chauffe-eau.

Il est conseillé de faire appel à un professionnel qualifié pour garantir que l'installation du chauffe-eau électrique soit conforme aux normes et sécurisée (de 350 € à 1 500 €, intervention seule).

Quelles sont les exigences électriques pour l’installation d’un chauffe-eau ?

La norme NF C 15-100 définit des règles strictes pour le branchement électrique d’un chauffe-eau. Par exemple, elle recommande l’utilisation d’un disjoncteur 30 mA pour éviter courts-circuits et chocs électriques et impose une distance minimale de 60 cm entre le chauffe-eau et les sources d’eau pour prévenir électrocution et éclaboussures.

💰 Quel est le prix pour l'installation d'un chauffe-eau ?

Le prix d’une installation de chauffe-eau est de 350 €, pour des modèles simples comme des chauffe-eau instantanés, et peut atteindre 6 000 €, en incluant pose et matériel.

Qui peut réaliser la pose d’un chauffe-eau ?

Installer un chauffe-eau requiert des compétences en plomberie, électricité, menuiserie, etc. ainsi qu'une connaissance des codes du bâtiment, surtout pour un chauffe-eau solaire. Il est donc conseillé de solliciter un professionnel spécialisé, comme un artisan RGE, un chauffagiste, plombier, électricien, etc. pour son installation (de 350 € à 6 000 €, pose et matériel inclus).

💲 Prix de l'installation d’un chauffe-eau
Type de chauffe-eauPrix de l’installation (matériel inclus)
Chauffe-eau électrique
  • Chauffe-eau électrique 100 litres : 350 à 1 000 €, installation incluse.
  • Chauffe-eau électrique 200 litres : 450 à 1 150 €, installation incluse
  • Chauffe-eau électrique 300 litres : 500 à 1 500 €, installation incluse
Chauffe-eau gaz
  • Chauffe-eau gaz 100 litres : 700 à 1 200 €, installation incluse
  • Chauffe-eau gaz 200 litres : 1 000 à 1 600 €, installation incluse
  • Chauffe-eau gaz 300 litres : 1 500 à 2 200 €, installation incluse
Chauffe-eau solaire
  • Chauffe-eau solaire 100 litres : 1 500 à 2 500 €, installation incluse
  • Chauffe-eau solaire 200 litres : 2 000 à 3 000 €, installation incluse
  • Chauffe-eau solaire 300 litres : 3 000 à 4 500 €, installation incluse
Chauffe-eau thermodynamique
  • Chauffe-eau thermodynamique monobloc : 2 000 à 4 500 €, installation incluse
  • Chauffe-eau thermodynamique multisplits : 3 000 à 6 000 €, installation incluse

En conclusion, l’installation d’un chauffe-eau électrique et à gaz est plus coûteux à long terme en raison de la volatilité des prix de l'énergie, ainsi que des frais d'entretien (100 à 150 €, pour un chauffe-eau gaz). L’installation d’un chauffe-eau solaires et thermodynamiques, bien que plus chers à l’achat, sont rentables sur la durée car ils utilisent des énergies gratuites (air ou soleil) et nécessitent peu d’entretien (tous les 2 à 5 ans).

❓ FAQ : Autres questions sur l'installation d'un chauffe-eau

🔨 L'installation du vase d'expansion d'un chauffe-eau

En général, la pose du vase d'expansion est intégré directement dans la chaudière ou installé à proximité de celle-ci. C’est l’installateur professionnel qui détermine le dimensionnement exact de sa pression.

Où se place le vase d'expansion d’un chauffe-eau ?

Le vase d’expansion se place sur le circuit de retour, avant la pompe (circulateur) et le plus proche possible de la chaudière. Cela permet d’absorber les variations de pression dans le circuit quand l’eau chauffe, sans perturber la circulation.

👪 Est-il possible de faire l'installation d'un chauffe-eau soi-même ?

Il est déconseillé de réaliser l’installation d’un chauffe-eau soi-même, en raison des risques pour la sécurité, de possibles baisses de performance énergétique et du risque de non-conformité aux normes. De plus, installer un chauffe-eau soi-même ne permet pas de bénéficier des aides à la rénovation énergétique.

En effet, il est obligatoire de faire appel à un professionnel RGE afin de garantir que l’installation soit conforme aux normes, efficace et sécurisée. Comptez entre 350 et 500 €, la pose d’un chauffe-eau (installation seule), voire plus pour le coût de la pose d’un chauffe-eau solaire (de 1 500 € à 4 500 €, en moyenne, pose et matériel inclus).

🏡 Comment choisir l'emplacement de son chauffe-eau ?

Pour bien choisir l'emplacement de son chauffe-eau, il faut prendre en compte le type de chauffe-eau, l'espace disponible, la température ambiante et la facilité d’accès :

  • Chauffe-eau thermodynamique : Doit être installé dans une pièce non chauffée, mais à température stable, avec au moins 20 m³ d’espace. Éviter les pièces proches des chambres à cause du bruit.
  • Chauffe-eau électrique : Éviter les caves ou garages non chauffés, car cela augmente la consommation. Privilégier un endroit chauffé et proche des points d’eau (cuisine, salle de bains)
  • Chauffe-eau à gaz : Besoin d’un mur extérieur ou d’un conduit d’évacuation des fumées à proximité, ainsi que d’un raccordement gaz facile
  • Chauffe-eau solaire : Doit être placé près des capteurs thermiques pour limiter la perte de chaleur, dans un local tempéré, et proche des points d’eau pour optimiser la consommation d’énergie

👉Pensez à prévoir environ 50 cm autour pour accéder aux éléments techniques et garantir la sécurité.
