| Réussir le branchement électrique d'un chauffe-eau |
|
|---|---|
| Réussir le branchement hydraulique d'un chauffe-eau |
|
🚿 Vous souhaitez changer votre chauffe-eau ?
Comparez gratuitement plusieurs devis d'artisans qualifiés pour votre projet.
⚡ Branchement électrique d'un chauffe-eau : sécurité et conformité
Le branchement électrique d'un chauffe-eau requiert une attention particulière afin d'éviter tout risque d'électrocution ou de disjonction. Pour cela, il faut vérifier la puissance disponible sur le réseau électrique et respecter les exigences de la norme NF C 15-100 pour assurer un raccordement sûr et efficace.
👉 Préparation de l'installation électrique pour le branchement d'un chauffe-eau
Pour brancher un chauffe-eau, la première étape est de vérifier la puissance disponible sur votre installation électrique.
💡 En général, la puissance d'un chauffe-eau varie entre 1 800 W et 3 000 W (soit 1,8 à 3 kW), ce qui représente environ 3 kVA pour un modèle de 3 000 W. Il est essentiel que la puissance maximale de votre réseau électrique (généralement entre 6 kVA et 9 kVA pour une installation standard) soit compatible avec celle du chauffe-eau pour éviter toute surchauffe.
Quelles sont les normes concernant l'installation électrique d'un chauffe-eau ?
La norme NF C 15-100 régit les installations électriques, y compris celle des chauffe-eaux, afin d'assurer la sécurité et la conformité. Après avoir effectué le branchement, il est essentiel de tester le bon fonctionnement du disjoncteur différentiel en appuyant sur son bouton de test. Cette action permet de vérifier qu'il protège correctement contre les risques de surcharge ou de défaut d'isolement, conformément aux exigences de la norme.
Ensuite, voici quelques conseils pour préparer le branchement électrique du chauffe-eau, conformément à la norme NF C 15-100 :👇
- 1 Raccord à une ligne dédiée : utilisez un testeur de continuité pour vérifier que le chauffe-eau soit raccordé à une ligne dédiée afin de confirmer qu'il ne dessert aucun autre appareil.
- 2 Section des fils : assurez-vous que les fils sont conformes aux normes : 2,5 mm² suffisent pour un chauffe-eau standard, mais pour un modèle de plus de 3 000 W, une section de 4 mm² pourrait être nécessaire.
- 3 Disjoncteur différentiel : vérifiez qu'un emplacement pour un disjoncteur différentiel est prévu (généralement, dans le tableau électrique de votre habitation). Il doit protéger contre les surcharges et les défauts d'isolement.
👉 Savoir quel disjoncteur choisir pour votre chauffe-eau
⚡ Raccordement au circuit électrique du chauffe-eau
Le raccordement d'un chauffe-eau électrique au circuit électrique demande de suivre plusieurs étapes, détaillées ci-dessous :👇
Pour le branchement électrique d'un chauffe-eau classique, commencez par vérifier que votre chauffe-eau est connecté à une ligne électrique dédiée, comme l'exige la norme NF C 15-100. Pour l'alimentation électrique du chauffe-eau, la ligne doit être équipée :
- D'un disjoncteur de 16 A ou 20 A selon la puissance, placé derrière un interrupteur différentiel 30 mA de type AC ;
- De fils électriques d'une section conforme : 2,5 mm² pour un chauffe-eau jusqu'à 3 000 W, et 4 mm² pour des appareils plus puissants.
👀 Quels fils doivent être branchés au chauffe-eau ? Connectez les fils d'alimentation aux bornes du chauffe-eau, en respectant le code couleur des câbles : bleu pour le neutre, rouge ou marron pour la phase, et vert/jaune pour la terre.

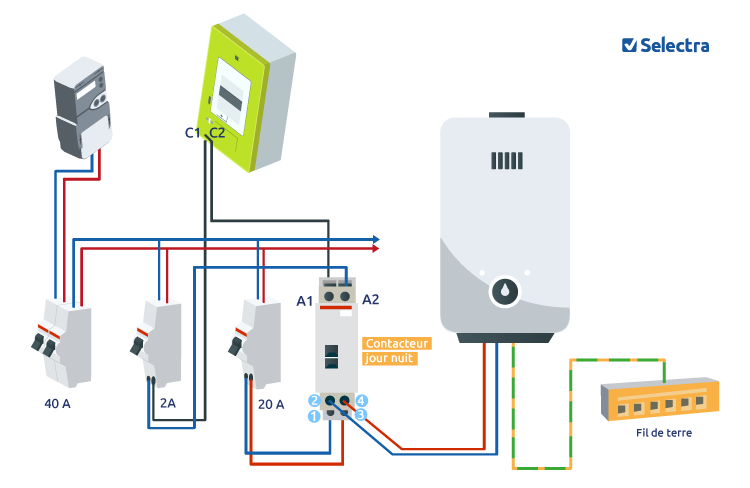

Quel branchement pour un contacteur jour/nuit sur un chauffe-eau ?
Brancher le contacteur jour/nuit sur le tableau électrique, entre le disjoncteur différentiel et le chauffe-eau. Branchez les câbles selon les instructions : un pour le contacteur, un pour le chauffe-eau. Ajoutez une horloge ou un programmateur pour définir les heures creuses (positions détaillées dans notre guide de la marche forcée du chauffe-eau). Vérifiez le bon fonctionnement et respectez les normes de sécurité.
💧 Branchement hydraulique d'un chauffe-eau : les étapes essentielles
Le bon branchement hydraulique d'un chauffe-eau est crucial pour éviter les fuites d'eau.
En suivant les bonnes pratiques détaillées ci-après, en effectuant un contrôle visuel et en respectant la norme NF EN 1487, vous garantissez l'étanchéité du système.
🔌 Branchement aux arrivées et sorties d'eau d'un chauffe-eau
Le branchement aux arrivées et sorties d'eau d'un chauffe-eau demande une attention particulière pour éviter toute fuite d'eau.
Voici quelques indications pour réussir le raccordement des tuyaux d'alimentation en eau froide et de sortie d'eau chaude à votre chauffe-eau :👇
- L'arrivée d'eau froide est connectée au chauffe-eau à l'aide d'un raccord vissé sur l'entrée marquée "Eau froide", généralement située en bas de l'appareil. Pour éviter la surpression, il est obligatoire d'installer un groupe de sécurité, qui protège la cuve.
- La sortie d'eau chaude, en haut de l'appareil, est reliée au réseau de distribution d'eau sanitaire. Utilisez des tuyaux en cuivre ou en PER (polyéthylène réticulé) pour garantir une résistance aux températures élevées.
Quel est l'intérêt du branchement d'un chauffe-eau en parallèle ?
Le branchement d'un chauffe-eau en parallèle est une solution idéale pour augmenter la capacité d'eau chaude disponible. Pour installer deux chauffe-eaux électriques en parallèle, connectez-les à l'arrivée et à la sortie d'eau afin de répartir le débit entre les deux appareils. Chaque chauffe-eau doit être relié à une ligne électrique dédiée, équipée de son propre disjoncteur différentiel.
🦺 Vérification de l'étanchéité et normes de sécurité pour le branchement hydraulique
Après avoir raccordé le chauffe-eau aux tuyaux d'arrivée et de sortie d'eau, il est impératif de vérifier l'étanchéité des connexions.
💡 Ouvrez alors doucement l'arrivée d'eau pour détecter d'éventuelles fuites. En cas de fuites, vous pouvez renforcer l'installation à l'aide de joints adaptés ou de ruban d'étanchéité pour resserrer les raccords défectueux.
Le branchement hydraulique d'un chauffe-eau se réfère à la norme NF EN 1487 :
- Selon cette norme, un groupe de sécurité doit être installé sur l'arrivée d'eau froide pour prévenir les surpressions susceptibles de survenir dans le ballon en cas de surchauffe.
- L'évacuation des eaux usées doit être correctement prévue pour assurer la vidange et évacuer les fuites éventuelles, en évitant tout retour d'eau contaminée dans le réseau d'eau potable.
- Pour raccorder le chauffe-eau au ballon d'eau chaude, il est essentiel de vérifier que la pression du réseau d'eau ne dépasse pas les valeurs recommandées par le fabricant (souvent entre 3 et 4 bars), et, si nécessaire, d'installer un réducteur de pression.
- Enfin, tous les tuyaux et raccords doivent être dimensionnés et étanches, conformément aux exigences de la norme, pour garantir la sécurité et la pérennité de l'installation.
🔧 Branchement des différentes pièces d'un chauffe-eau
Le branchement des différentes pièces d'un chauffe-eau est souvent réalisé par un professionnel : comptez entre 150 € et 500 € pour le raccordement seul d'un appareil déjà en place, et de 350 € à 1 500 € pour une pose complète (dépose de l'ancien chauffe-eau, fixation, raccordement puis mise en service).
Si vous choisissez de le faire vous-même, voici quelques conseils pour mener cette opération avec succès :
| Pièces d'un chauffe-eau | Branchement à effectuer |
|---|---|
| Branchement chauffe-eau au contacteur jour/nuit |
|
| Branchement chauffe-eau à l'horloge |
|
| Branchement chauffe-eau au groupe de sécurité |
|
La résistance d'un chauffe-eau est généralement préinstallée à l'intérieur de l'appareil, ce qui signifie qu'il n'y a pas de branchement à effectuer pour un modèle standard. En revanche, le branchement d'une résistance d'un chauffe-eau triphasé implique de connecter chaque borne de la résistance à une phase distincte (L1, L2, L3) en suivant scrupuleusement le schéma de câblage fourni. N'oubliez pas de vous connecter correctement au fil de terre pour garantir la sécurité de l'installation.
❓ FAQ : Vos questions sur le branchement d'un chauffe-eau
💵 Combien coûte un branchement de chauffe-eau par un professionnel ?
Le coût d'un branchement de chauffe-eau par un professionnel varie entre 150 € et 500 € lorsqu'il s'agit de raccorder un appareil déjà en place : seules les connexions électriques et hydrauliques sont réalisées.
Pour une pose complète, incluant la dépose de l'ancien chauffe-eau, la fixation, le raccordement puis la mise en service, comptez plutôt entre 350 € et 1 500 €.
💡 Ces montants sont hors matériel : il faut y ajouter le prix du chauffe-eau, entre 300 € et 4 500 € selon le modèle.
👀 Peut-on brancher un chauffe-eau soi-même ?
Selectra vous conseille vivement de considérer le recours à un professionnel avant de vous lancer dans le branchement de votre chauffe-eau.
💡 La pose complète d'un chauffe-eau électrique coûte en moyenne entre 350 € et 1 500 €.
Confier cette tâche à un artisan RGE, référencé dans l'annuaire officiel France Rénov', peut être avantageux pour plusieurs raisons, notamment pour garantir une installation efficace et conforme, bénéficier de l'accès aux aides (seulement pour le chauffe-eau thermodynamique et le chauffe-eau solaire), etc.
🔌 Quel disjoncteur faut-il pour brancher un chauffe-eau ?
Le calibre du disjoncteur dépend de la puissance de l'appareil : 16 A conviennent à un chauffe-eau jusqu'à 3 000 W, et 20 A au-delà.
Dans les deux cas, il doit être placé derrière un interrupteur différentiel 30 mA de type AC, sur une ligne qui ne dessert aucun autre appareil.
📏 Quelle section de câble pour brancher un chauffe-eau ?
La section des fils dépend elle aussi de la puissance : 2,5 mm² suffisent jusqu'à 3 000 W, et il faut passer à 4 mm² au-delà.
Une section sous-dimensionnée fait chauffer le câble : c'est un risque d'incendie, pas un simple défaut de performance.
📐 Quelles normes s'appliquent au branchement d'un chauffe-eau ?
Deux normes encadrent le branchement d'un chauffe-eau. La NF C 15-100 régit la partie électrique : ligne dédiée, disjoncteur adapté et interrupteur différentiel 30 mA.
La NF EN 1487 régit la partie hydraulique et impose notamment un groupe de sécurité sur l'arrivée d'eau froide, ainsi qu'une évacuation correctement prévue.
🌙 Peut-on brancher un chauffe-eau sans contacteur jour/nuit ?
Oui. Le contacteur jour/nuit sert uniquement à déclencher la chauffe pendant les heures creuses : sans abonnement heures pleines / heures creuses, il n'a pas d'utilité et le chauffe-eau se raccorde directement sur sa ligne dédiée.
La protection par disjoncteur et interrupteur différentiel, elle, reste obligatoire dans tous les cas.
