Savoir quel disjoncteur choisir pour un chauffe-eau
Le disjoncteur pour chauffe eau doit être de 16 A ou 20 A (ampère). C’est la puissance de votre équipement qui détermine l’ampérage du disjoncteur du chauffe-eau. En règle générale, jusqu’à 2 000 W optez pour un disjoncteur à 16 A et au-delà, préférez le 20 A ! En cas de doute, contactez un professionnel pour choisir le disjoncteur du cumulus, brancher la cuve, et installer le disjoncteur jour nuit du chauffe-eau. On vous dit tout sur le disjoncteur pour ballon d’eau chaude !
| 🤔 Quelle position pour le disjoncteur d'un chauffe-eau ? |
|
|---|---|
| ⚡ Quel ampérage choisir pour un disjoncteur sur un chauffe-eau ? | L’ampérage du disjoncteur pour chauffe eau dépend de la puissance de l’équipement :
|
🛡️ Quel disjoncteur chauffe eau choisir pour une bonne protection électrique ?
Votre chauffe-eau a besoin d’un disjoncteur 16A ou 20A maximum, sur un circuit dédié. En d’autres termes, vous devez avoir un disjoncteur pour cumulus dédié : aucune autre prise, circuits d’éclairage, radiateurs, etc. ne doivent être reliés.
Un disjoncteur est un bouton réarmable qui se situe sur votre tableau électrique. Le rôle du disjoncteur est de protéger le logement et ses occupants contre les fuites de courant électrique. En cas de surchauffe ou de surtension des circuits électriques, le disjoncteur saute et l’électricité est immédiatement coupée entre le tableau électrique et votre équipement.Cela signifie que lorsque l’intensité du courant est supérieure au calibre du disjoncteur, il se déclenche et met votre circuit électrique en sécurité.
Le choix de l’ampérage du disjoncteur, 16 A ou 20 A, dépend avant tout de la puissance de votre chauffe eau :
- 16A : puissance du chauffe-eau comprise entre 1 200 W et jusqu’à 2 000 W.
- 20A : puissance du chauffe-eau supérieure ou égale à 2 000 W.
📌 Exemple :
Pour un chauffe-eau électrique de 1 200 W (230 V), un disjoncteur de calibre 16 A est suffisant.
Pour un chauffe-eau thermodynamique de 3 000 W, on se tournera vers un disjoncteur de calibre 20 A.
Pour choisir le disjoncteur de votre chauffe-eau, n’hésitez pas à consulter les instructions fournies par le fabricant du cumulus. Et en cas de doute, faites appel à un professionnel pour réaliser l’installation !

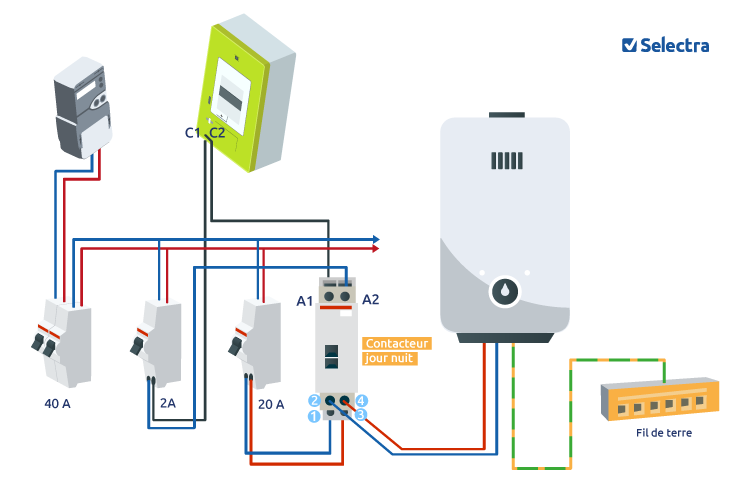

📕 Norme de branchement d'un disjoncteur pour chauffe eau
Le branchement du disjoncteur pour chauffe eau doit répondre à la norme NF C 15-100 : il s’agit de la norme qui fixe les règles de conception, réalisation et entretien des installations électriques à basse tension en France.
Pour respecter la norme de branchement d'un chauffe-eau, l’installation électrique doit comporter :
- un disjoncteur 16 A ou 20 A selon la puissance du chauffe eau ;
- un contacteur jour nuit ;
- un disjoncteur 2 A pour protéger le contacteur ;
- un interrupteur différentiel de 40 A.
💡 Qu’est-ce qu’un contacteur jour nuit ?
Le contacteur jour nuit d'un chauffe-eau est un dispositif qui permet d’activer automatiquement le cumulus pendant les heures creuses, et de stopper sa chauffe pendant les heures pleines de votre contrat d’électricité. Il vous permet aussi d’activer la marche forcée ou de couper l’alimentation du cumulus.
Lorsque vous disposez d’un chauffe-eau électrique et/ou d’un chauffage électrique, votre fournisseur d’énergie vous propose de souscrire à un contrat de base ou à un contrat en heures creuses et heures pleines. Avec le contrat de base, le prix du kilowattheure est fixe, alors qu’avec un contrat à heures creuses, le prix du kilowattheure est moins cher sur certaines tranches horaires, ce qui vous permet de faire des économies.
L’interrupteur différentiel et les disjoncteurs ont pour rôle de protéger vos équipements, votre foyer et ses occupants, en cas de surcharge ou de fuite de courant, en coupant l’électricité !
💡 Qu’est-ce qu’un interrupteur différentiel ?
L’interrupteur différentiel, comme le disjoncteur du chauffe-eau, se situe sur votre tableau électrique. Son rôle est de détecter les variations de courant et de couper l’électricité si la différence est supérieure à l’intensité déterminée (souvent 30 mA). Concrètement, il s’agit d’un bouton réarmable : c’est lui qui saute en cas de coupure d’électricité et que vous devez ré-enclencher.

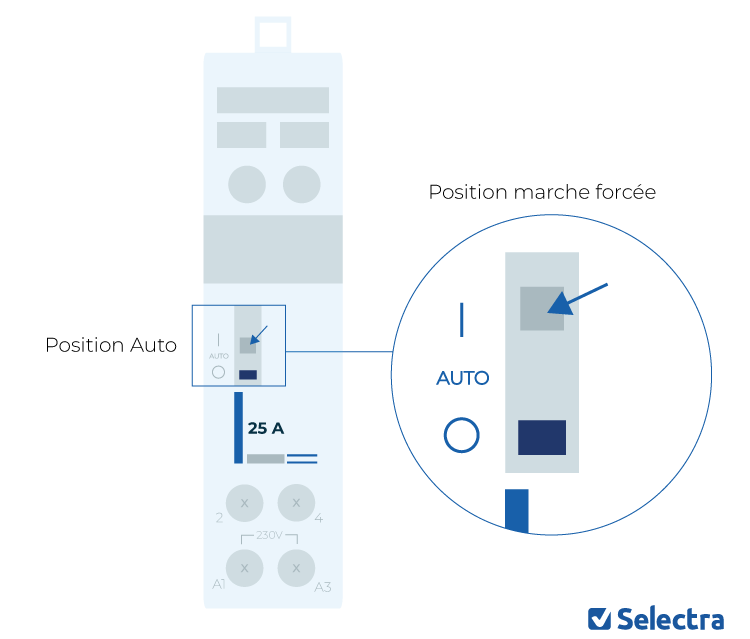

📋 Quelles sont les positions d'un disjoncteur pour chauffe eau ?
Il existe 3 positions du disjoncteur pour chauffe eau :
1️⃣Position “I”
Il s’agit de la position marche forcée du cumulus, cela signifie que vous activez manuellement votre chauffe-eau pour qu’il chauffe l’eau en dehors des périodes d’heures creuses. Cette fonctionnalité est utile lorsque, par exemple, vous recevez des invités et que vous n’avez pas assez d’eau chaude pour tout le monde. La cuve chauffe l’eau en continu pour que vous ayez toujours de l’eau chaude !
2️⃣ Position “0”
La position 0 donne l’information de ne plus alimenter le ballon d'eau chaude en électricité. Elle peut être utilisée lors d’un départ en vacances ou d’un week-end prolongé.
3️⃣ Position “AUTO”
Lorsque votre disjoncteur de chauffe-eau est en position auto alors votre cumulus produit de l’eau chaude pendant les heures creuses, et se coupe en période d’heures pleines.
💡 Bon à savoir :
L’expression “position du disjoncteur du chauffe-eau” est un abus de langage. C’est en fait le contacteur jour nuit du ballon d’eau chaude, qui permet de sélectionner la position auto du chauffe-eau ou la marche forcée, etc.
❓ FAQ : Vos questions sur le disjoncteur d'un chauffe-eau
👂 Pourquoi le disjoncteur de mon chauffe eau fait du bruit ?
Si vous entendez régulièrement un “clac” du disjoncteur du cumulus, il peut s’agir du bruit du contacteur jour nuit lors du passage à l’heure creuse ou à l’heure pleine.
En revanche, si vous entendez comme un bourdonnement, alors ce bruit du disjoncteur du chauffe-eau peut provenir de :
- une vis mal serrée ;
- un problème d’intensité de courant ;
- une charge trop élevée ;
- une inadéquation entre le disjoncteur et son circuit.
ATTENTION, avant d’intervenir sur votre tableau électrique, assurez-vous d’avoir coupé le courant pour éviter un accident !
⚡ Pourquoi faut-il 2 disjoncteurs pour un chauffe-eau ?
Il faut 2 disjoncteurs pour un chauffe-eau pour protéger l’intégralité du circuit électrique. Un disjoncteur de 16 A ou 20 A pour protéger le chauffe-eau, et un disjoncteur de 2 A pour protéger le contacteur jour nuit.
🎛️ Quel est le rôle d'un interrupteur différentiel pour chauffe-eau ?
Le rôle de l’interrupteur différentiel pour chauffe-eau est de couper l’électricité s’il détecte une différence d’intensité entre l’entrée et la sortie du circuit. Il se déclenche dès que l’intensité de l’électricité est supérieure à 30 mA, pour éviter les risques d’électrocution.
Si votre chauffe-eau fait disjoncter le différentiel, cela peut être dû à une fuite de courant ou un composant défectueux. Vérifiez l'état des câbles et de la résistance. Si votre différentiel disjoncte toujours, il est recommandé de faire appel à un professionnel pour réparer le chauffe-eau et éviter tout risque électrique.
🔎 Choisir un disjoncteur connecté ou programmable pour votre chauffe-eau ?
Certaines marques, comme Legrand, Schneider ou Hager, proposent désormais des disjoncteurs connectés ou programmables pour chauffe-eau. Ces modèles de disjoncteur connecté et programme permettent non seulement de gérer la consommation d'énergie plus efficacement, mais aussi d'optimiser les heures de fonctionnement du chauffe-eau.
Un disjoncteur connecté pour chauffe-eau peut également offrir des fonctionnalités de sécurité supplémentaires. Il vous permet de contrôler à distance le fonctionnement de votre chauffe-eau, mais aussi de le couper en cas d’anomalie détectée, évitant ainsi des risques potentiels comme la surchauffe ou les fuites de courant.
