Une PAC piscine doit être installée et branchée par un professionnel car il faut maîtriser un branchement électrique et un branchement hydraulique. La consommation d’une pompe à chaleur pour piscine s’élève, en moyenne, entre 2,50 et 3,70 € par m³ et par mois pour un modèle air/eau, et entre 2,30 et 3,50 € par m³ pour un modèle sol/eau. La pompe à chaleur de piscine fonctionne en aspirant les calories de l'air ambiant, en les transformant en chaleur pour ensuite la transférer à l'eau de votre piscine.
Est-ce qu'une PAC piscine consomme beaucoup ? | La pompe à chaleur est 4 fois plus économique que les autres moyens de chauffage pour une piscine. Le rendement d'une pompe à chaleur pour piscine est de COP = 4 en moyenne, c'est-à-dire pour 1Kw consommé, elle produit 4 Kw. |
Quel est le branchement d’une pompe à chaleur de piscine ? |
|
Où installer sa PAC piscine ? | Votre pompe à chaleur piscine devrait être placée à plus de 2 mètres du bassin et 1 mètre d'espace libre autour d'elle pour faciliter l'aspiration de l'air, l'entretien et la maintenance. Il faut une surface dure, plane et très stable pour réduire au maximum les vibrations. |
Faut-il abriter une pompe à chaleur piscine ? | Oui, il est préférable de l’abriter pour :
|
🗺️ Fonctionnement d'une pompe à chaleur piscine
Une pompe à chaleur pour piscine est un système de chauffage qui utilise des énergies renouvelables. Elle fonctionne grâce à la chaleur de l'air (aérothermie) ou du sol (géothermie).
Le fonctionnement d’une pompe à chaleur piscine est identique quel que soit le modèle : un fluide caloporteur absorbe l'énergie, devient un gaz chaud sous l'effet d'un compresseur alimenté électriquement, puis chauffe l'air intérieur. Après, le gaz redevient liquide et le cycle recommence.
Pour fonctionner une pompe à chaleur pour piscine nécessite 2 types de raccordement :
- Un raccordement hydraulique
- Un raccordement électrique
L’installation hydraulique de la pompe à chaleur pour la piscine peut être faite en série ou en dérivation.
À savoir avant de commencer :
Le débit de la pompe de filtration est celui qui est envoyé à la pompe à chaleur de la piscine. Or, il est possible que ce débit soit trop élevé pour la pompe à chaleur et que l’eau ne soit pas chauffée correctement. D’où la nécessité de mettre en place un système d’installation en by-pass : généralement à partir d’un débit de la pompe de filtration de 4m3/h.

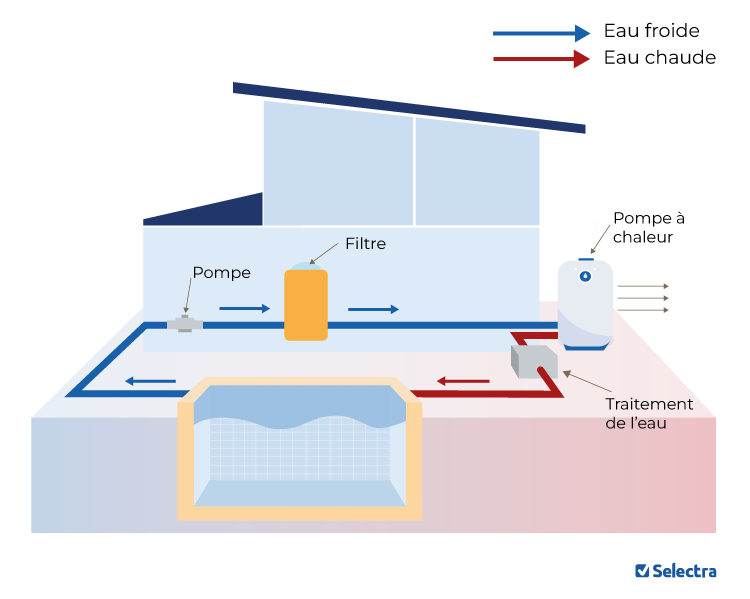

Installation en série
L’installation d’une pompe à chaleur piscine en série est la plus basique, il suffit de brancher la PAC après la pompe à filtration et ensuite de raccorder la sortie de la PAC à la piscine. Dans le cas d’une installation d’une pompe à chaleur piscine en série, si votre pompe de filtration a un débit d’eau plus élevé que votre PAC, cette dernière se mettra en défaut, il faudra alors opter pour un montage en dérivation

Installation en dérivation
L’installation d’une pompe à chaleur piscine en dérivation vous donnera l’avantage de rendre indépendante la filtration de votre piscine avec le système de chauffage : très utile dans le cadre d’opération de maintenance ou de chloration choc en début d’été. Il vous permet également de réguler le débit d’eau entrant dans votre pompe à chaleur grâce à un système d’ouverture et de fermeture de vannes (permis grâce au système BYPASS). Pour cela il vous suffit dans un premier temps de placer votre PAC à l’extérieur du local piscine. Ensuite il vous faudra raccorder votre PAC sur votre circuit de filtration à l’aide d’un système BYPASS.
Le principal inconvénient est le coût initial d’une pompe à chaleur. Le prix d’une pompe à chaleur de piscine varie en fonction de différents critères. Notamment de la puissance de la pompe à chaleur nécessaire, de son type (aérothermique ou géothermique), des dimensions de la piscine et du volume d’eau à chauffer et des travaux à réaliser. Cela vous coûtera entre 500 € et jusqu'à plus de 15 000 € (dans le cas où la pompe à chaleur est aussi utilisée pour chauffer votre logement). Cependant, les économies d'énergie compensent sur le long terme (Entre 150 € et 500 € pour 5 mois d’utilisation, contre 700 € et 900 € pour un chauffage électrique).
De plus, si votre PAC est aussi utilisée pour chauffer votre logement, vous pouvez bénéficier d’aides financières de l’Etat et des fournisseurs d'énergie (pouvant aller jusqu'à 85% du prix total de l’installation de la pompe à chaleur). Cependant il faut prendre en compte que les coûts seront bien plus élevés (à partir de 12 000€ jusqu’à plus de 20 000€). Cette variation de prix dépend de la puissance nécessaire pour chauffer à la fois votre piscine et votre logement. Il vous faudra prendre en compte l’emplacement de l’installation qui doit être à moins de 7 mètres de votre logement et de votre piscine à la fois. Ce type d’installation doit obligatoirement être réalisé par un professionnel de par sa complexité.
Est-ce qu'une pompe à chaleur de piscine tourne tout le temps ?
Non, il n'est pas nécessaire que la pompe de piscine fonctionne sans arrêt. Un fonctionnement continu de la piscine peut même être contre-productif en termes de consommation d'énergie et d'usure de l'équipement. Il est préférable de programmer la pompe pour qu'elle fonctionne lors des périodes les plus efficaces, souvent en journée lorsque les températures sont plus élevées, afin d'éviter les problèmes de givre et d'optimiser le rendement de la pompe à chaleur.
📝 Comment brancher électriquement la pompe à chaleur piscine ?
Il est recommandé de confier le branchement électrique de votre pompe à chaleur piscine à un professionnel.
Si vous êtes compétent pour effectuer ces connexions électriques vous-même, suivez attentivement les instructions de la notice de votre PAC. Le branchement d’une pompe à chaleur piscine doit être réalisé directement au tableau électrique, via une ligne dédiée et protégée par un disjoncteur différentiel. Selon le modèle, votre PAC fonctionnera soit en 230 V monophasé, soit en 400 V triphasé.
Il est important que le raccordement de la pompe à chaleur piscine suive certaines normes pour prévenir les dysfonctionnements, notamment :
- EN 61000-3-3 pour les fluctuations de tension
- EN 61000-3-2 concernant les émissions harmoniques
- NF C 15-100 pour la conception, la réalisation, la vérification et l'entretien des installations électriques intérieures en basse tension
🔎 Où brancher ma pompe à chaleur piscine ?
La partie aspirante de la pompe à chaleur de piscine doit être installée à au moins 50 cm de distance de tout mur ou cloison. Il est aussi nécessaire de laisser plusieurs mètres libres devant la grille de ventilation pour assurer une bonne évacuation de l'air et le refroidissement du fluide.
Assurez-vous que son emplacement soit sur une surface dure, plane et très stable pour réduire au maximum les vibrations. Il est aussi important de maintenir une certaine distance entre le mur et la pompe à chaleur piscine, ainsi qu'avec l'eau de la piscine.
📅 Quand utiliser une pompe à chaleur pour piscine ?
Vous pouvez commencer à utiliser votre pompe à chaleur pour piscine vers mi-avril ou début mai, selon la météo.
L'activation de votre pompe à chaleur dépende de :
- Des conditions météorologiques
- Des spécificités de l'équipement
Certaines pompes fonctionnent même à des températures inférieures à 0°C, tandis que d'autres nécessitent un minimum de 5°C. Si ces conditions ne sont pas respectées, la pompe ne pourra pas chauffer l'eau efficacement, faute de calories suffisantes dans l'air.
Il est aussi possible de l'utiliser en automne pour prolonger la période de baignade. Cependant, la date de mise en route varie en fonction de votre région, car la principale source d'énergie de la PAC est la température de l’air extérieur.
Durant la saison, si la météo maintient une température d'eau agréable dans votre piscine, vous pouvez choisir d'éteindre la pompe ou de la programmer pour réguler la température selon vos besoins.
Concernant la partie de la journée la plus propice pour l’allumer, sachez que le chauffage par pompe à chaleur est caractérisé par une montée lente et progressive de la température. Si vous êtes impatient, envisagez d'ajouter un réchauffeur électrique. Cependant, une fois la température idéale atteinte, la PAC excelle à la maintenir stable.
Voici la formule qui vous permettra d’estimer le temps de chauffage nécessaire pour chauffer votre piscine
Durée de chauffage = ((Volume d’eau piscine x (Temp. eau souhaitée – Temp. eau actuelle) X 1.35) x 1.05) / Puissance Pompe en KW
Pour une piscine de 48 m³ (8m x 4m x 1,5m), visant une température de 28 °C à partir de 20 °C avec une PAC de 8 KW, le temps estimé est d'environ 68 heures, soit près de 3 jours pour atteindre 28 °C.
En général, une PAC augmente la température de l'eau de 1 à 2 °C par jour. Si la PAC est synchronisée avec la pompe de filtration, prévoyez environ x6 à 7 jours pour passer de 20 °C à 28 °C.
Pour accélérer le processus, laissez la PAC fonctionner en continu. La nuit, vous pouvez régler la vanne du filtre sur "circulation" pour éviter que l'eau ne passe par le filtre.
La pompe à chaleur offre un rendement optimal lorsque la température ambiante est au moins de 15°C.
💰 Combien consomme une pompe à chaleur piscine ?
La consommation électrique moyenne d'une pompe à chaleur pour piscine est généralement estimée entre 2,50 et 3,70 € par m³ pour un modèle de pompe à chaleur air/eau, et entre 2,30 et 3,50 € par m³ pour un modèle sol/eau.
Pour déterminer le coût annuel de fonctionnement d'une pompe à chaleur de piscine, vous devez connaître :
- La puissance de la pompe à chaleur
- Le nombre d'heures d'utilisation par jour, par mois, et le nombre total de mois d'utilisation par an
- Le prix du kWh selon votre fournisseur d'énergie
La formule à utiliser est :
Consommation annuelle = Puissance de la PAC x Nombre d'heures d'utilisation par jour x Nombre de jours d'utilisation par mois x Nombre de mois d'utilisation x Prix du kWh
Prenons un exemple :
Pour une piscine de 50 m³ avec une PAC de 11 kW (incluant la pompe air-eau ainsi que la pompe de filtrage), utilisée 2 heures par jour pendant 20 jours par mois sur une période de 4 mois. Le prix kWh au Tarif Bleu EDF est de 0.2276 € TTC.
Cela nous donne ainsi 11 x 2 x 20 x 4 x 0.2276 = 400.58€
Le coût annuel serait donc de 400.58€.
🏠 Cache pompe à chaleur piscine : faut-il l'abriter ?
Oui, il est recommandé d’utiliser un cache de pompe à chaleur piscine. Il servira à la fois de protection et de camouflage pour votre pompe à chaleur.
Lorsque vous choisissez de cacher ou d'abriter votre pompe à chaleur de piscine, plusieurs options s'offrent à vous. Cependant, il est important de respecter certaines règles pour ne pas entraver son bon fonctionnement :
- Ventilation adéquate : la pompe à chaleur doit pouvoir respirer. Assurez-vous que l'air circule librement autour de l'appareil. Une PAC confinée consommera davantage et verra ses performances diminuer
- Gestion du bruit : un abri mal conçu peut augmenter les bruits émis par le compresseur ou le ventilateur de la PAC.
- Accessibilité pour la maintenance : l'emplacement de votre PAC doit permettre un accès aisé pour les opérations d'entretien et de maintenance.
De plus, l'utilisation d'abris ou de caches présente plusieurs avantages :
- Protection contre les éléments : un abri protège la PAC des intempéries et des UV, réduisant les risques de dommages dus à la pluie, la neige, le vent ou la grêle, et aidant à maintenir ses performances de chauffage.
- Protection contre les impacts physiques : un abri de pompe à chaleur piscine offre une protection contre les chutes d'objets comme les branches ou les débris.
- Amélioration esthétique : une housse de pompe à chaleur piscine peut aider à la dissimuler, permettant une meilleure intégration dans l'environnement de votre jardin.
- Réduction du bruit : un caisson anti-bruit peut considérablement diminuer les nuisances sonores produites par la PAC de piscine.
🔧 Qui peut réparer une pompe à chaleur piscine ?
Il est vivement recommandé de faire appel à un professionnel qualifié RGE QualiPAC’ pour réparer votre pompe à chaleur ou pour s’occuper de l’entretien de votre PAC, car ces interventions sont techniques et spécifiques.
Cette remise en service implique plusieurs opérations techniques, notamment la manipulation des fluides frigorigènes. Pour les installations contenant plus de 2 kg de fluide frigorigène, l’entretien de la pompe à chaleur doit être réalisé par un professionnel titulaire d’une attestation de manipulation de fluides frigorigènes.
Un expert en installation d’une pompe à chaleur piscine assure une réparation et remise en service sûre et durable de votre pompe à chaleur, en conformité avec les normes de sécurité. Tenter de réparer la pompe à chaleur par vous-même pourrait causer des dommages à l'installation, étant donné la complexité et la précision requises pour les paramétrages techniques.
