Installer un chauffe-eau électrique : le schéma d'installation détaillé
L'installation d'un chauffe-eau électrique varie entre 300 et 500 € TTC et doit impérativement être effectuée par un électricien pour garantir le respect des normes de sécurité conformément à la norme NF C 15-100. De nombreux schémas d'installation sont disponibles sur internet, offrant des précisions sur le fonctionnement d'un chauffe-eau électrique, notamment en ce qui concerne les raccordements électriques entre les différents disjoncteurs (boîtiers 40A, 20A, 2A), les bornes électriques (A1, A2) et le fil de terre… Selectra vous fournit des informations détaillées à ce sujet.
| Point essentiel | Détail |
|---|---|
| Schémas d’installation d’un chauffe-eau électrique |
|
| Prix de l’installation de chauffe-eau électrique |
|
📋 Les différents schémas d’installation selon le type de chauffe-eau électrique
La pose d’un chauffe-eau électrique s’effectue en quelques heures par un électricien (pour un coût compris entre 300 à 500 €, matériel non inclus).
Selectra vous présente différents schémas liés à l’installation d'un chauffe-eau électrique.👇
🔎Schéma d'installation d'un chauffe-eau électrique classique
Un chauffe-eau électrique, illustré par la cuve du schéma d’un chauffe-eau électrique, est un appareil qui chauffe l'eau pour un usage domestique. Explications.👇

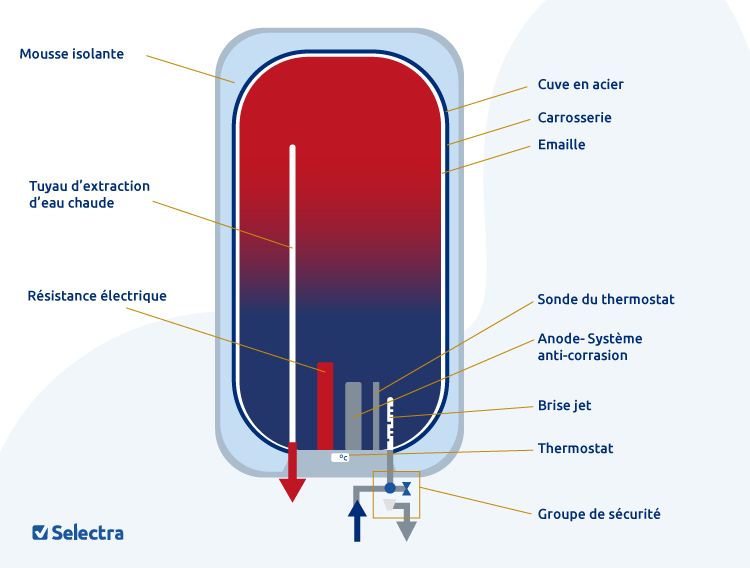

Sur le schéma d'un chauffe-eau électrique, l'eau froide arrive par le bas de la cuve en acier grâce à un tuyau d'alimentation. La cuve est protégée par une carrosserie et une couche d’émail pour prolonger sa durée de vie. Chauffée par une résistance, puis contrôlée par un thermostat pour réguler la température. Enfin, le groupe de sécurité, essentiel, prévient les surpressions en évacuant l’excès d’eau lors de la chauffe, assurant ainsi la sécurité de l’installation.
Le schéma d’installation du chauffe-eau électrique, présenté par Selecta ci-dessous, comporte un brise-jet, installé dans la cuve pour réduire la vitesse de sortie de l'eau, ce qui stabilise le débit et facilite le mélange d’eau chaude et froide dans les canalisations.
Si le montage du chauffe-eau électrique est correctement réalisé, l'eau qui s'écoule à l'ouverture du robinet est bien chaude, puisée en haut de la cuve où elle conserve mieux sa température grâce à une mousse isolante qui réduit les pertes de chaleur.
Enfin, l'installation électrique du chauffe-eau comprend aussi une anode sacrificielle qui se corrode pour protéger l'acier de la cuve.
Nos lecteurs ont également lu 🔎
👉 Quelle est la durée de vie d’un chauffe-eau ?
👉 Quelle anode choisir pour votre chauffe-eau ?
👉 En savoir plus sur le réglage du thermostat d’un chauffe-eau
🔎Schéma d'installation d'un chauffe-eau électrique instantané

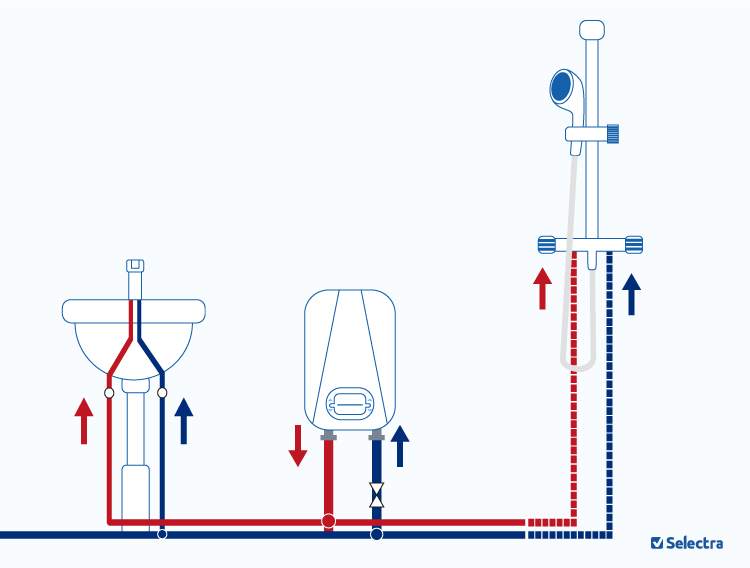

L’installation d’un chauffe-eau électrique instantané est conçue pour fournir de l'eau chaude en continu tant qu'il y a un débit d'eau. Le schéma du chauffe-eau électrique instantané représenté ci-dessous, décrit son fonctionnement :👇
Un chauffe-eau électrique instantané chauffe directement l'eau au moment où une sortie d’eau nécessite de l’eau chaude, et cela sans stockage préalable. Son gabarit est donc de petite taille (20 x 30 x 10 à 40 cm), et est placé directement dans la pièce comme l’indique le schéma du chauffe-eau électrique instantané.
💡Lorsque le robinet d'eau chaude est ouvert, l'eau froide entre dans l'appareil par un tuyau d'alimentation. Un capteur détecte le débit d'eau et active la résistance électrique pour chauffer l'eau. L'eau passe ensuite à travers un échangeur de chaleur, où elle est rapidement chauffée (quelques secondes) avant de sortir par le robinet.
⚡ Schéma d'installation électrique d'un chauffe-eau électrique
Voici quelques explication des éléments représentés dans le schéma d'installation électrique d'un chauffe-eau électrique ci-dessous :👇
Le branchement d’un chauffe-eau électrique comprend la pose des boîtiers 40A, 20A, 2A, qui sont des disjoncteurs qui protègent le circuit électrique du chauffe-eau.
Les bornes A1 et A2 sont des points de connexion sur le contacteur. A1 est généralement reliée à la phase, qui apporte l'électricité, tandis qu'A2 est connectée au fil de terre (évacue les courants indésirables vers le sol). Ces raccords permettent de contrôler le fonctionnement du contacteur pour activer ou désactiver le chauffe-eau.
Le contacteur jour/nuit permet de gérer l'alimentation du chauffe-eau selon les tarifs électriques, en le faisant fonctionner pendant les heures creuses où l'électricité est moins chère.
💡Comment procéder au raccordement d’un chauffe-eau électrique ?
Lors de la pose du chauffe-eau électrique, il est essentiel de vérifier le câblage et de suivre le schéma de branchement du chauffe-eau électrique, indiqué par le constructeur. Normalement, c’est l’électricien qui connecte le câble d'alimentation à la borne A1 du contacteur et relie la borne A2 au fil de terre. Les disjoncteurs sont ensuite installés : un disjoncteur de 40A pour le circuit principal, un de 20A pour les appareils, et un de 2A pour les circuits de faible consommation.
💰 Quel est le prix pour l'installation d'un chauffe-eau électrique ?
Généralement, le prix de l’installation d’un chauffe-eau électrique varie de 300 à 500 € (installation seule), en fonction de la complexité du projet et de l'emplacement. Dans les endroits hors Ile-, la compétition est moins intense, ce qui entraîne des tarifs plus élevés, de même que des frais de déplacement plus élevés. Explications👇
Quels sont les facteurs qui impactent le coût d’installation d'un chauffe-eau électrique ?
Le prix de l'installation d’un chauffe-eau électrique dépend de la capacité de stockage du ballon (un modèle de 300 à 500 litres coûte plus cher qu’un ballon de 100 litres), le nombre de points d’eau à raccorder et leur distance avec le chauffe-eau (comptez généralement 3 à 5 points d’eau pour un ballon de 100 à 300 litres), la puissance du chauffe-eau (un modèle de 1,5 kW est moins cher qu’un de 3 kW).
Pour les coûts liés à l'installation d’un chauffe-eau, il faudra inclure le prix du chauffe-eau électrique (généralement comptez entre 300 et 1 500 € TTC).
Bon à savoir Le montage d'un chauffe-eau électrique instantané coûte moins cher que celui d'un chauffe-eau électrique classique, car cela reste moins complexe (à partir de 300 €).
❓ FAQ : Autres questions sur l'installation d'un chauffe-eau électrique
👀Schéma d'installation du groupe de sécurité d'un chauffe-eau électrique
Un groupe de sécurité pour chauffe-eau permet de contrôler la pression et la sécurité du chauffe-eau, évitant les risques de surpression.
Voici les points essentiels tirés du schéma d'installation du groupe de sécurité d’un chauffe-eau électrique.👇

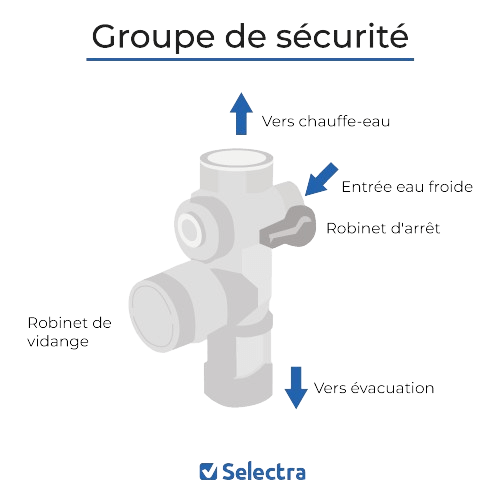

L'arrivée d'eau froide se fait par le raccord d’entrée du groupe de sécurité, assurant l'alimentation en eau du chauffe-eau. Le robinet d’arrêt, situé juste à côté sur le schéma du groupe de sécurité d’un chauffe-eau électrique, permet de couper l'arrivée d'eau froide en cas de besoin. Le raccord supérieur, identifié comme la sortie "vers chauffe-eau," a pour fonction de conduire l'eau froide jusqu’au chauffe-eau pour qu'elle y soit chauffée.
Comment s'effectue l'installation du groupe de sécurité sur un cumulus électrique ?
Le groupe de sécurité se visse sur l’arrivée d’eau froide du chauffe-eau et doit être étanchéifié avec de la filasse ou du téflon pour éviter les fuites. Il est raccordé à un tuyau d'évacuation pour permettre l’évacuation de l'eau en cas de surpression.
En cas de surpression, le groupe de sécurité redirige l'excès d'eau vers le système d'évacuation. Plus d’infos sur le groupe de sécurité, ci-dessous :👇
👀Normes de sécurité pour l'installation d'un chauffe-eau électrique
Les règles de sécurité pour installer un chauffe-eau électrique concernent principalement le raccord électrique, afin de prévenir tout danger d'électrocution.
Comme mentionné précédemment, lorsque vous installez un chauffe-eau électrique, il est impératif d'inclure un groupe de sécurité pour éviter les dangers d'explosion et de fuites en cas de surpression. Ce groupe de sécurité doit suivre les standards de la norme européenne NF EN 1487. Cette norme définit les critères et procédures de test, notamment en ce qui concerne la capacité de décharge de pression et l'étanchéité du groupe de sécurité.
Ensuite, les normes de sécurité pour l’installation d'un chauffe-eau électrique peuvent se référer à la norme NF C 15-100. Cette norme définit les règles pour protéger les circuits électriques, notamment le raccordement du chauffe-eau au tableau électrique (comme l’utilisation d’un disjoncteur 30 mA pour éviter courts-circuits et chocs électriques) et impose une distance minimale de 60 cm entre le chauffe-eau et les sources d’eau pour prévenir tout risque d’électrocution.
Il est conseillé de faire appel à un professionnel qualifié pour garantir que l'installation du chauffe-eau électrique soit conforme aux normes et sécurisée (entre 300 € et 500 €, intervention seulement).
